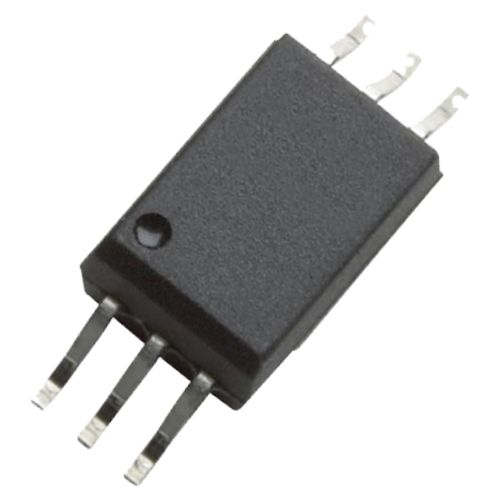

ماسفت درایور UCC23513DWYR
ماسفت درایور UCC23513DWYR
Features
- 5.7-kVRMS single channel isolated gate driver with opto-compatible input
- Pin-to-pin, drop in upgrade for opto isolated gate drivers
- 4.5-A source / 5.3-A sink, peak output current
- 14-V to 33-V output driver supply voltage & – 8-V (B) and 12-V VCC UVLO Options
- Rail-to-rail output
- 105-ns (maximum) propagation delay
- 25-ns (maximum) part-to-part delay matching
- 35-ns (maximum) pulse width distortion
- 150-kV/μs (minimum) common-mode transient immunity (CMTI)
- Isolation barrier life >50 Years
- 13-V reverse polarity voltage handling capability on input stage
- Stretched SO-6 package with >8.5-mm creepage and clearance
- Operating junction temperature, TJ: –40°C to +150°C
* پرداخت آنلاين غير فعال است - سفارش خود را ثيت و نهايي بفرماييد.
* پس از تاييد موجودي و قیمت ، فاكنور و شماره كارت بانكي از طريق اپليكيشن مورد نظر شما و پيامك ارسال مي گردد.
500,000 تومان
ناموجود
ماسفت درایور UCC23513DWYR
ماسفت درایور UCC23513DWYR یک درایور گیت ایزوله تک کاناله با ورودی سازگار با اپتوکوپلر است که برای درایو کردن IGBTها، MOSFETها و SiC MOSFETها طراحی شده است. این درایور از تکنولوژی ایزولاسیون کاپاسیتیو استفاده میکند و دارای عملکردی مشابه اپتوکوپلرها است اما با بهبودهای قابل توجه در سرعت، دقت و قابلیت اطمینان. این درایور برای کاربردهایی مانند درایوهای موتور صنعتی، اینورترهای خورشیدی و منابع تغذیه صنعتی مناسب است.
مشخصات فنی مهم:
1. ولتاژ کاری:
– محدوده ولتاژ خروجی (VCC – VEE): 14 تا 33 ولت
– ولتاژ ایزولاسیون: 5.7 کیلوولت RMS (برای 1 دقیقه)
– ولتاژ ایزولاسیون تقویتشده: 8 کیلوولت پیک (VOTM)
2. جریان خروجی:
– جریان خروجی پیک (Source): 4.5 آمپر
– جریان خروجی پیک (Sink): 5.3 آمپر
3. ورودیها و خروجیها:
– ورودیها:
– Anode (پین 1): ورودی مثبت دیود شبیهسازیشده (e-diode)
– Cathode (پین 3): ورودی منفی دیود شبیهسازیشده
– خروجیها:
– VOUT (پین 5): خروجی درایور گیت
4. زمانهای سوئیچینگ:
– تاخیر انتشار (Propagation Delay): حداکثر 105 نانوثانیه
– زمان افزایش (Rise Time): حداکثر 28 نانوثانیه
– زمان کاهش (Fall Time): حداکثر 25 نانوثانیه
5. ایزولاسیون:
– مقاومت ایزولاسیون (RIO): بیش از 10^12 اهم
– ظرفیت خازنی ایزولاسیون (CIO): 0.5 پیکوفاراد
– ایمنی در برابر نویز مشترک (CMTI): حداقل 150 کیلوولت بر میکروثانیه
6. حفاظتها:
– حفاظت UVLO (Under Voltage Lockout): 8 ولت (نسخه B) یا 12 ولت (نسخه استاندارد)
– حفاظت در برابر ولتاژ معکوس: تا 13 ولت
– حفاظت حرارتی: خاموششدن در دمای 160 درجه سانتیگراد
7. دمای کاری:
– محدوده دمای اتصال (Tj): -40 تا +150 درجه سانتیگراد
– محدوده دمای محیط (TA): -40 تا +125 درجه سانتیگراد
کاربردهای اصلی:
– درایوهای موتور صنعتی
– اینورترهای خورشیدی
– منابع تغذیه صنعتی و UPS
– سیستمهای گرمایش القایی
نکات مهم:
– این درایور از یک دیود شبیهسازیشده (e-diode) به جای LED استفاده میکند که باعث افزایش طول عمر و قابلیت اطمینان میشود.
– دارای عملکرد سریع با تاخیر انتشار کم و اعوجاج پالس کم.
– قابلیت کار در دمای بالا (تا 150 درجه سانتیگراد) که آن را برای کاربردهای صنعتی مناسب میکند.
– دارای گواهیهای ایمنی از جمله UL 1577 و VDE 0884-11.
این درایور برای طراحیهای پیشرفته با نیاز به ایزولاسیون قوی و عملکرد سریع مناسب است.
