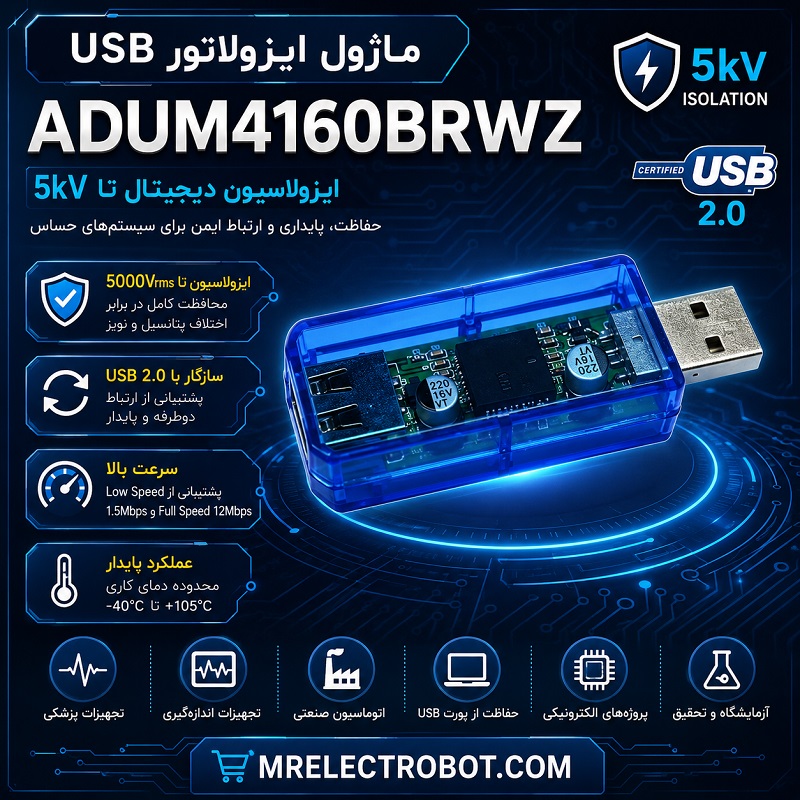

ماژول ايزولاتور ADUM4160BRWZ (USB)
ADUM4160BRWZ FULL/LOW SPEED 5 kV USB DIGITAL ISOLATOR MODULE
- USB 2.0 compatible
- Low and full speed data rate: 1.5 Mbps and 12 Mbps
- Bidirectional communication
- 4.5 V to 5.5 V V BUS operation
- 7 mA maximum upstream supply current @ 1.5 Mbps
- 8 mA maximum upstream supply current @ 12 Mbps
- 2.3 mA maximum upstream idle current
* فروش حضوري نداريم . تحويل حضوري : پس ازثبت سفارش و پرداخت فاكتور براي تحويل حضوري كالا به شما اطلاع داده مي شود.
* پرداخت آنلاين غير فعال است - سفارش خود را ثبت و نهايي بفرماييد.
* پس از تاييد موجودي و قیمت ، فاكنور و شماره كارت بانكي از طريق اپليكيشن پيام رسان بله و پيامك ارسال مي گردد.
3,762,000 تومان
13 در انبار (فعال برای پیش سفارش)
تخفیف تعداد
| تعداد | قیمت |
|---|---|
| 1+ | 3,762,000 تومان |
| 5+ | 3,611,520 تومان |
| 10+ | 3,536,280 تومان |
| 100+ | 3,385,800 تومان |
ماژول ايزولاتور ADUM4160BRWZ (USB)
ماژول ايزولاتور ADUM4160BRWZ (USB) یک ایزولاتور حرفهای برای خطوط ارتباطی USB است که بر پایه تراشه قدرتمند ADuM4160 از شرکت Analog Devices طراحی شده است. این ماژول با ایجاد ایزولاسیون گالوانیکی بین دو سمت ارتباط USB، از انتقال نویز، جریانهای ناخواسته و حلقههای زمین (Ground Loop) جلوگیری میکند و امنیت تجهیزات متصل را به طور قابل توجهی افزایش میدهد.
این محصول برای کاربردهای صنعتی، پزشکی، آزمایشگاهی، اندازهگیری و توسعه سیستمهای الکترونیکی طراحی شده و میتواند از تجهیزات حساس در برابر اختلاف پتانسیل زمین و نویزهای شدید محافظت نماید.
ایزولاتور USB چیست؟
در بسیاری از سیستمهای صنعتی و اندازهگیری، اتصال مستقیم USB میان کامپیوتر و دستگاه مقصد باعث ایجاد مشکلاتی مانند:
- نویز روی دادهها
- آسیب به پورت USB
- ایجاد Ground Loop
- اختلال در اندازهگیری
- انتقال ولتاژهای ناخواسته
میشود.
ماژول ADUM4160BRWZ با جداسازی کامل الکتریکی دو سمت USB، این مشکلات را برطرف کرده و ارتباطی ایمن و پایدار فراهم میکند.
ویژگیهای اصلی ADUM4160BRWZ
✅ ایزولاسیون الکتریکی تا 5000Vrms
✅ سازگار با USB 2.0
✅ پشتیبانی از سرعتهای:
- Low Speed (1.5Mbps)
- Full Speed (12Mbps)
✅ ارتباط دوطرفه (Bidirectional)
✅ محافظت در برابر Ground Loop
✅ مقاومت بالا در برابر نویز صنعتی
✅ محافظت از تجهیزات اندازهگیری حساس
✅ عملکرد پایدار تا دمای 105 درجه سانتیگراد
✅ مقاومت بسیار بالا در برابر Common Mode Transient
✅ مناسب تجهیزات پزشکی و آزمایشگاهی
✅ محافظت از پورت USB کامپیوتر و لپتاپ
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| تراشه اصلی | ADuM4160 |
| استاندارد USB | USB 2.0 |
| سرعت Low Speed | 1.5 Mbps |
| سرعت Full Speed | 12 Mbps |
| ولتاژ تغذیه | 4.5V تا 5.5V |
| جریان بیکاری | 2.3mA |
| ایزولاسیون | 5000Vrms |
| دمای کاری | -40°C تا +105°C |
| CMTI | بیش از 25kV/μs |
| نوع ارتباط | دوطرفه |
| استاندارد ایمنی | UL1577 |
| استاندارد پزشکی | IEC60601-1 |
| استاندارد صنعتی | IEC60950-1 |
مزایای استفاده از ADUM4160BRWZ
حذف Ground Loop
یکی از رایجترین مشکلات در سیستمهای اندازهگیری و اتوماسیون صنعتی، حلقه زمین است. این ماژول به طور کامل مسیر انتقال جریانهای ناخواسته را قطع میکند و موجب افزایش دقت اندازهگیری میشود.
محافظت از کامپیوتر
اختلاف ولتاژ بین دستگاه صنعتی و رایانه میتواند باعث آسیب دیدن پورت USB شود. ADUM4160 این خطر را به حداقل میرساند.
کاهش نویز
در محیطهای صنعتی که اینورترها، موتورها و منابع سوئیچینگ وجود دارند، نویز میتواند موجب اختلال در ارتباط USB شود. ایزولاتور ADUM4160 این نویزها را به شکل مؤثری حذف میکند.
کاربردهای ماژول ADUM4160BRWZ
تجهیزات پزشکی
- ECG
- EEG
- سیستمهای مانیتورینگ بیمار
- تجهیزات تصویربرداری پزشکی
تجهیزات اندازهگیری
- اسیلوسکوپ
- دیتالاگر
- آنالایزرهای صنعتی
- تجهیزات کالیبراسیون
اتوماسیون صنعتی
- PLC
- HMI
- سیستمهای کنترل فرآیند
- مانیتورینگ خطوط تولید
توسعه الکترونیک
- Arduino
- STM32
- ESP32
- Raspberry Pi
- پروگرامرهای USB
تجهیزات آزمایشگاهی
- سیستمهای جمعآوری داده
- ابزارهای تحقیقاتی
- تجهیزات تست و اندازهگیری دقیق
چرا ADUM4160BRWZ انتخاب مناسبی است؟
تراشه ADuM4160 یکی از شناختهشدهترین ایزولاتورهای USB در جهان است که توسط شرکت Analog Devices تولید میشود. بهرهگیری از فناوری اختصاصی iCoupler® باعث شده این محصول علاوه بر ایزولاسیون بسیار بالا، دارای تأخیر کم، پایداری بالا و سازگاری کامل با USB 2.0 باشد.
به همین دلیل این ماژول در تجهیزات پزشکی، صنعتی و آزمایشگاهی حرفهای مورد استفاده قرار میگیرد و انتخابی مطمئن برای حفاظت از سیستمهای حساس محسوب میشود.
