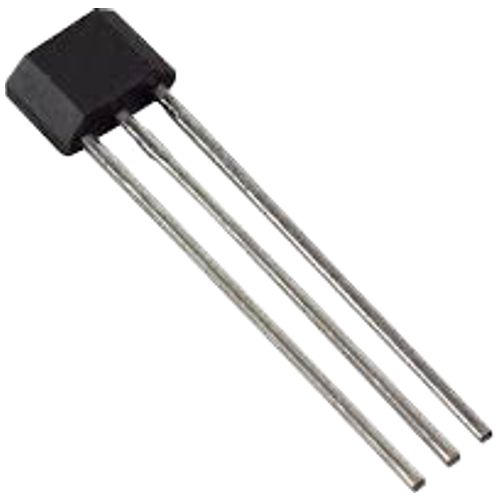

سنسور اثرهال دیجیتال SS466A
سنسور اثرهال دیجیتال SS466A تولید شده توسط شرکت Honeywell است. این سنسور برای تشخیص موقعیت و حرکت بر اساس میدان مغناطیسی طراحی شده‌اند و در کاربردهای مختلف صنعتی، حمل‌ونقل و پزشکی استفاده می‌شوند.
دیتاشیت
مشخصات فنی:
- ولتاژ تغذیه (Supply Voltage): 3.8 تا 30 ولت DC.
- جریان خروجی (Sinking Current): حداکثر 20 میلی‌آمپر (قابلیت تحمل جریان تا 50 میلی‌آمپر به صورت متناوب).
- در حالت روشن (ON): حداکثر 10 میلی‌آمپر.
- در حالت خاموش (OFF): حداکثر 10 میلی‌آمپر.
- ولتاژ اشباع خروجی (Vsat): 0.4 ولت (در ولتاژ تغذیه 3.8 ولت و جریان خروجی 20 میلی‌آمپر).
- جریان نشتی خروجی (Output Leakage Current): حداکثر 0.4 میکروآمپر.
- زمان سوئیچینگ (Switching Time): 1.5 میکروثانیه (هم برای زمان افزایش و هم برای زمان کاهش).
- دمای کاری: -40 تا 150 درجه سانتی‌گراد (-40 تا 302 درجه فارنهایت).
- دمای ذخیره‌سازی: -50 تا 150 درجه سانتی‌گراد (-58 تا 302 درجه فارنهایت).
- حساسیت به ESD: کلاس 3 (نیاز به احتیاط در برابر الکتریسیته ساکن).
ویژگی‌های مهم:
- طراحی چهارگانه اثر هال (Quad Hall IC Design): این طراحی باعث کاهش اثرات تنش مکانیکی و افزایش دقت سنسور می‌شود.
- جبران دمایی (Temperature Compensation): عملکرد پایدار در محدوده دمایی گسترده (-40 تا 150 درجه سانتی‌گراد).
- خروجی دیجیتال Open Collector: این نوع خروجی امکان اتصال آسان به انواع مدارهای الکترونیکی را فراهم می‌کند.
- حساسیت بالا: نسخه‌های با حساسیت بالا برای کاربردهایی که نیاز به دقت بالا یا فاصله‌های زیاد دارند، در دسترس هستند.
- انواع مغناطیسی: این سنسورها در سه نوع دو قطبی (Bipolar)، چفت‌شونده (Latching) و تک قطبی (Unipolar) موجود هستند.
کاربردها:
- صنعتی: اندازه‌گیری سرعت و دور موتور (RPM)، تاکومتر، حسگر جریان، کنترل موتور و فن، رباتیک.
- حمل‌ونقل: اندازه‌گیری سرعت و دور موتور، کنترل موتور و فن، سیستم‌های بالابر پنجره‌های برقی، موقعیت سقف‌های جمع‌شونده.
- پزشکی: کنترل موتورها و سیستم‌های توزیع دارو.
بسته‌بندی:
- سری SS400: در بسته‌بندی‌های مختلف از جمله TO-92 (با پایه‌های مستقیم و بلند) و Surface Mount (SMD) موجود است.
نکات مهم:
- میدان مغناطیسی: برای تغییر حالت سنسور، میدان مغناطیسی باید به اندازه کافی قوی باشد (مطابق با مشخصات مغناطیسی).
- زمان تثبیت خروجی: پس از اعمال ولتاژ تغذیه، 10 میکروثانیه زمان لازم است تا خروجی سنسور تثبیت شود.
این سنسورها با توجه به دقت بالا، عملکرد پایدار در محدوده دمایی گسترده و قابلیت اتصال آسان، گزینه‌ای ایده‌آل برای کاربردهای مختلف در صنایع مختلف هستند.
