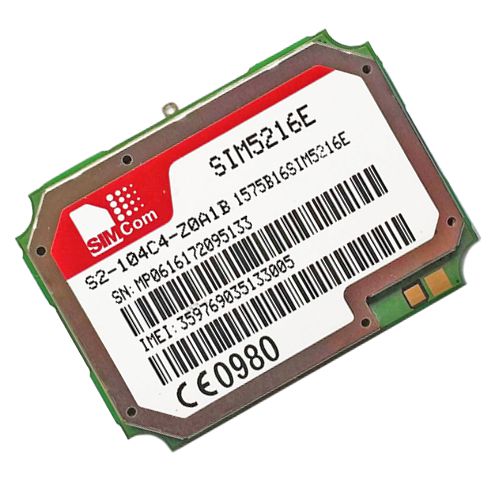

ماژول جی اس ام SIM5216E
ماژول جی اس ام SIM5216E یک ماژول چند بانده (Multi-Band) برای شبکههای WCDMA/HSDPA/GSM/GPRS/EDGE میباشد.
این ماژول قابلیت پشتیبانی از انتقال داده با سرعت بالا (تا 3.6 مگابیت بر ثانیه) را دارد و برای کاربردهای مختلفی مانند سیستمهای امنیتی، ردیابی، تلهماتیک و … مناسب است.
این ماژول دارای قابلیتهای پیشرفتهای مانند اسکریپتنویسی LUA، پشتیبانی از پروتکلهای TCP/UDP/FTP/HTTP/SMTP/POP3 و تماس ویدیویی است.
دیتاشیت
مشخصات فنی:
-
ولتاژ کاری (Operating Voltage):
- محدوده ولتاژ کاری: 3.3V تا 4.2V
- این ماژول در این محدوده ولتاژ به درستی کار میکند و برای سیستمهایی که از باتری یا منبع تغذیه با ولتاژ پایین استفاده میکنند، مناسب است.
-
دمای کاری (Operating Temperature):
- محدوده دمای کاری: 30- درجه سانتیگراد تا 80+ درجه سانتیگراد
- این ماژول در شرایط سخت محیطی نیز قابلیت کارکرد دارد.
-
ابعاد و وزن (Dimensions and Weight):
- ابعاد: 36 × 26 × 4.7 میلیمتر
- وزن: 7 گرم
- این ماژول بسیار کوچک و سبک است و برای دستگاههای قابل حمل و کوچک مناسب میباشد.
-
پشتیبانی از شبکهها (Network Support):
- SIM5216A: دو بانده UMTS/HSDPA (850/1900 مگاهرتز) و چهار بانده GSM/GPRS/EDGE (850/900/1800/1900 مگاهرتز).
- SIM5216E: دو بانده UMTS/HSDPA (900/2100 مگاهرتز) و سه بانده GSM/GPRS/EDGE (850/900/1800 مگاهرتز).
-
قدرت خروجی (Output Power):
- UMTS 1900/850: 0.25 وات (برای SIM5216A)
- UMTS 2100/900: 0.25 وات (برای SIM5216E)
- GSM850/GSM900: 2 وات
- DCS1800: 1 وات
- PCS1900: 1 وات (برای SIM5216A)
-
سرعت انتقال داده (Data Transfer Rates):
- HSDPA: حداکثر 3.6 مگابیت بر ثانیه (دانلود)
- WCDMA: حداکثر 384 کیلوبیت بر ثانیه (آپلود و دانلود)
- EDGE Class: حداکثر 236.8 کیلوبیت بر ثانیه (دانلود) و 118 کیلوبیت بر ثانیه (آپلود)
- GPRS: حداکثر 85.6 کیلوبیت بر ثانیه (دانلود) و 42.8 کیلوبیت بر ثانیه (آپلود)
- CSD (Circuit Switched Data):
- نرخ داده GSM: 14.4 کیلوبیت بر ثانیه
- نرخ داده WCDMA: 57.6 کیلوبیت بر ثانیه
-
پشتیبانی از SMS:
- پشتیبانی از ارسال و دریافت SMS در حالتهای Text و PDU.
-
پشتیبانی از تماس ویدیویی (Video Call):
- پشتیبانی از تماس ویدیویی با نرخ 64 کیلوبیت بر ثانیه (CS) در شبکه WCDMA.
-
پشتیبانی از اسکریپتنویسی (Embedded Script Language):
- پشتیبانی از زبان اسکریپتنویسی LUA که به کاربران اجازه میدهد برنامههای سفارشی را روی ماژول اجرا کنند.
-
رابطها (Interfaces):
- USB 2.0: برای اتصال به کامپیوتر و انتقال داده.
- UART: برای ارتباط سریال با میکروکنترلرها و سایر دستگاهها.
- USIM Card: برای اتصال به شبکههای مخابراتی.
- ADC (Analog to Digital Converter): برای اندازهگیری سیگنالهای آنالوگ.
- Digital Camera: پشتیبانی از اتصال دوربین دیجیتال.
- GPIO (General Purpose Input/Output): برای کنترل ورودی/خروجیهای عمومی.
- I2C: برای ارتباط با سنسورها و دستگاههای دیگر.
- Micro-SD Card: پشتیبانی از کارت حافظه برای ذخیرهسازی دادهها.
-
پروتکلهای ارتباطی (Communication Protocols):
- پشتیبانی از پروتکلهای TCP/IP, FTP, HTTP, SMTP, POP3, MMS و FOTA (Firmware Over The Air).
-
بروزرسانی فریمور (Firmware Update):
- امکان بروزرسانی فریمور از طریق USB.
-
پشتیبانی از سیستمعاملها (OS Support):
- درایور USB برای Microsoft Windows 2000/XP/Vista و Linux 2.6.16.
جمعبندی:
ماژول SIM5216 یک ماژول پیشرفته برای ارتباطات بیسیم است که از شبکههای WCDMA/HSDPA/GSM/GPRS/EDGE پشتیبانی میکند.
این ماژول با قابلیتهایی مانند پشتیبانی از اسکریپتنویسی LUA، تماس ویدیویی و پروتکلهای ارتباطی متنوع، برای کاربردهای مختلفی مانند سیستمهای امنیتی، ردیابی و تلهماتیک مناسب است.
ولتاژ کاری آن بین 3.3V تا 4.2V است و در دمای 30- تا 80+ درجه سانتیگراد به درستی کار میکند. این ماژول دارای رابطهای متنوعی مانند USB، UART، GPIO و I2C است که امکان اتصال به دستگاههای مختلف را فراهم میکند.
