ماژول شارژ و دشارژ لیتیوم یون 3 آمپر مدل LX-LBC3.1

ماژول شارژ و دشارژ لیتیوم یون 3 آمپر مدل LX-LBC3.1

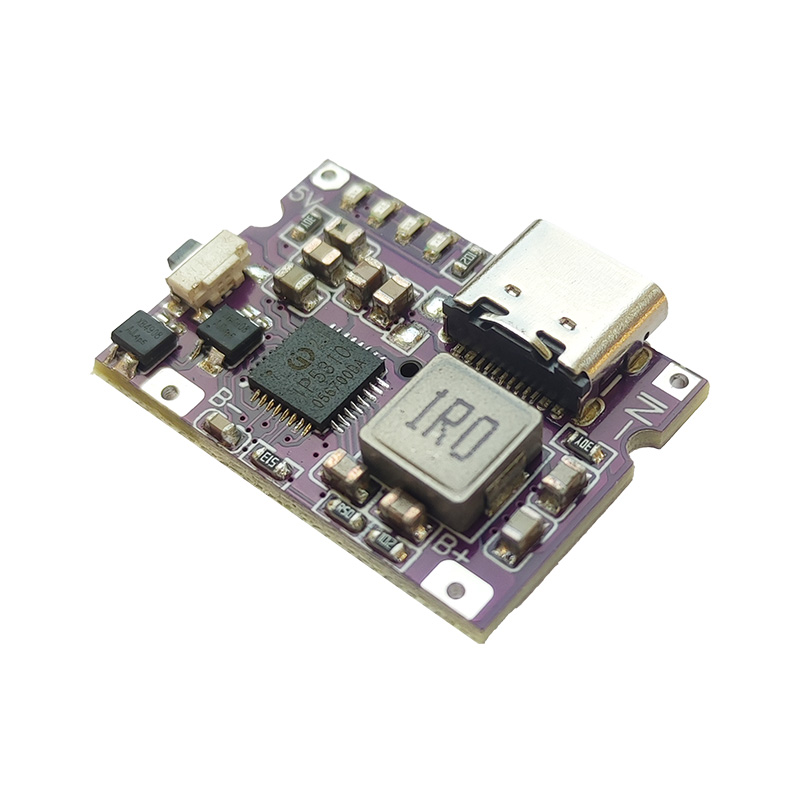

ماژول شارژ و دشارژ لیتیوم یون 3 آمپر مدل LX-LBC3.1 با دارا بودن درگاه USB Type-C یک ماژول مناسب برای شارژ باتری های لیتیومی می باشد با استفاده از این ماژول و یک شارژر تلفن همراه قابلیت این را خواهید داشت که باتری های لیتیومی خود را به راحتی شارژ نمایید همچنین این ماژول با داشتن 4 عدد LED بر روی خود توانایی نشان دادن میزان شارژ باتری را نیز دارد

مشخصات

• ولتاژ ورودی: 5 الی 5.5 ولت DC
• ولتاژ خروجی: 5 ولت DC
• حداکثر جریان خروجی: 3.1 آمپر
• شارژ باتری: 4.2 ولت، 4.35 ولت یا 4.4 ولت – تنظیم کارخانه 4.2 ولت (LiION) است.
• حداکثر جریان شارژ: 3A

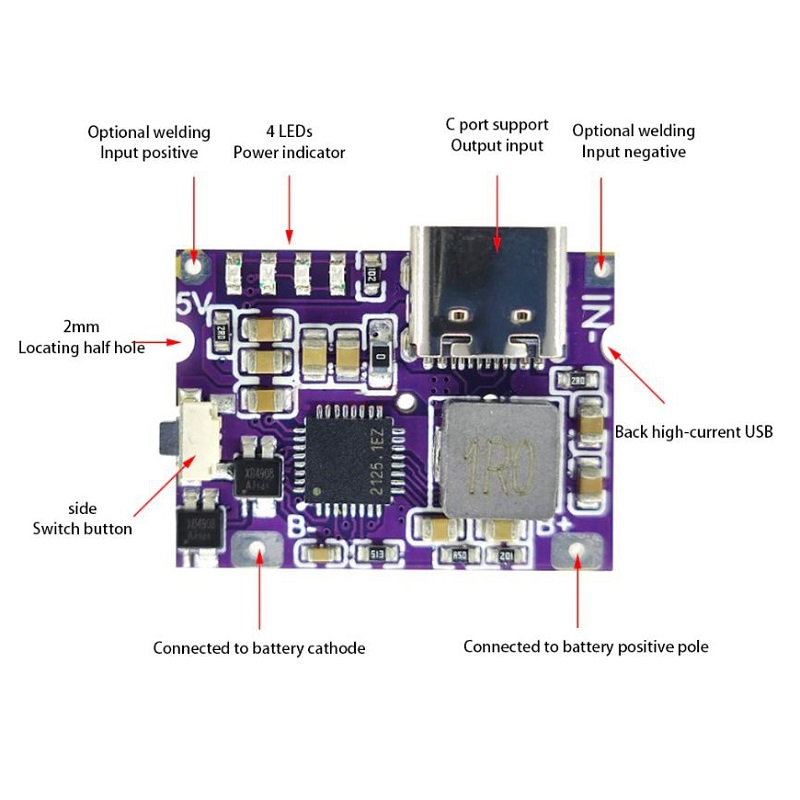

• چهار عدد ال ای دی نشانگر شارژ
• قابلیت تشخیص خودکار اتصال و قطع شدن
• دکمه را دو بار فشار دهید تا خروجی خاموش شود و یک بار فشار دهید تا خروجی روشن شود
• تشخیص هوشمند جریان شارژ تلفن همراه DCP
• حفاظت در برابر جریان اضافه خروجی و ورودی
• حفاظت از اضافه ولتاژ و اتصال کوتاه
• حفاظت در برابر شارژ و دشارژ بیش از حد
• باتری مناسب : لیتیوم یون سایز 18650
• ابعاد: 27x20x5mm
• وزن: 4 گرم

نکات استفاده از ماژول

• قبل از اتصال باتری، شارژر را با کابل به تلفن همراه وصل کنید و بررسی کنید که چهار چراغ یکی یکی روشن شوند. با این کار بررسی می شود که ماژول عملکرد دارد.
• تنظیم ولتاژ شارژ ماژول را بررسی کنید که آیا با نوع باتری شما مطابقت دارد یا خیر. (باتری از نوع لیتیومی باشد )
• باتری را با سیم هایی با سطح مقطع کافی به پدهای لحیم کاری B+ و B- لحیم کنید. استفاده از لحیم کاری ضروری است، تماس ناقص (با گیره سوسماری) می تواند به شارژر آسیب برساند!
• هنگام استفاده از کانکتور USB، جریان شارژ تا 3 آمپر است. هنگام استفاده از پدهای لحیم کاری، می توان از جریان شارژ تنها 2 آمپر استفاده کرد.
