ماژول مبدل PWM تک کاناله XY-LPWM
XY‑LPWM Signal Generator PWM Board Module Pulse Frequency Duty Cycle Adjustable
- Working voltage: 3.3 – 30V;
- Frequency range: 1Hz – 150KHz;
- Frequency accuracy: the accuracy in each range is about 2%;
- Signal load capacity: the output current can be about 5 – 30ma;
- Output amplitude: PWM amplitude equal to the supply voltage;
- Ambient temperature: -20 – +70 degree
* پرداخت آنلاين غير فعال است - سفارش خود را ثيت و نهايي بفرماييد.
* پس از تاييد موجودي و قیمت ، فاكنور و شماره كارت بانكي از طريق اپليكيشن مورد نظر شما و پيامك ارسال مي گردد.
385,000 تومان
ناموجود
ماژول مبدل PWM تک کاناله XY-LPWM

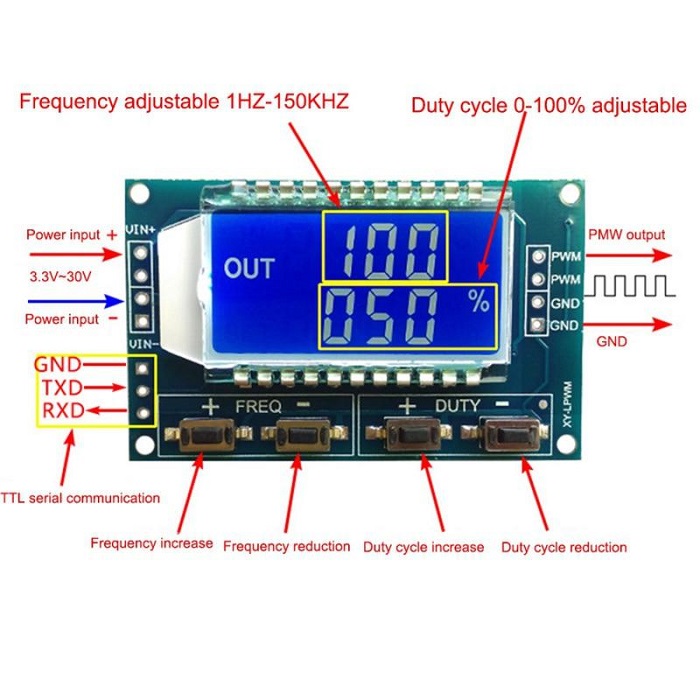

ماژول مبدل PWM تک کاناله XY-LPWM نمایش فرکانس و چرخه کاری (Duty Cycle) روی صفحهنمایش LCD با وضوح بالا، خروجی PWM قابل تنظیم برای فرکانس و چرخه کاری؛ محدوده فرکانسی گسترده با دقت بالا؛ ارتباط سریال با سطح ولتاژ TTL؛
ویژگیها
-
خروجی PWM با قابلیت تنظیم فرکانس و چرخه کاری.
-
فرکانس به چهار محدوده تقسیم شده و به صورت خودکار سوئیچ میشود:
-
XXX (بدون نقطه اعشار): کوچکترین واحد 1Hz، محدوده 1Hz تا 999Hz.
-
X.XX (نقطه اعشار در جایگاه صدم): کوچکترین واحد 0.01KHz، محدوده 1.00KHz تا 9.99KHz.
-
XX.X (نقطه اعشار در جایگاه دهم): کوچکترین واحد 0.1KHz، محدوده 10.0KHz تا 99.9KHz.
-
X.X.X (نقطه اعشار در جایگاه دهتایی و صدتایی): کوچکترین واحد 1KHz، محدوده 1KHz تا 150KHz.
-
نمایش فرکانس
-
عدد 100 نشاندهنده خروجی PWM با پالس 100Hz است.
-
عدد 1.01 نشاندهنده خروجی PWM با پالس 1.01KHz است.
-
عدد 54.1 نشاندهنده خروجی PWM با پالس 54.1KHz است.
-
عدد 1.2.4 نشاندهنده خروجی PWM با پالس 124KHz است.
-
محدوده چرخه کاری: 0% تا 100%.
-
تمام تنظیمات ذخیره شده و پس از قطع برق حفظ میشوند.
تنظیم پارامترها
ماژول دارای چهار کلید مستقل برای تنظیم فرکانس و چرخه کاری است. این کلیدها از قابلیت فشار کوتاه (افزایش یا کاهش یک واحد) و فشار طولانی (افزایش یا کاهش سریع) پشتیبانی میکنند. پارامترهای تنظیم شده بهصورت خودکار ذخیره شده و پس از قطع برق از بین نمیروند.
پارامترهای فنی
-
ولتاژ کاری: 3.3V تا 30V.
-
محدوده فرکانس: 1Hz تا 150KHz.
-
دقت فرکانس: در هر محدوده حدود ±2%.
-
توان تحمل سیگنال: جریان خروجی حدود 5mA تا 30mA.
-
دامنه خروجی PWM: برابر با ولتاژ تغذیه.
-
دمای محیطی: 20- تا 70+ درجه سانتیگراد.
کاربردها
-
تولید سیگنال مربعی برای توسعه و آزمایشهای الکترونیکی.
-
تولید سیگنال مربعی برای کنترل درایور موتور.
-
تولید پالس قابل تنظیم برای استفاده در میکروکنترلرها.
-
تولید پالس قابل تنظیم برای کنترل مدارهای مختلف (مانند PWM برای تنظیم نور یا سرعت).
-
کنترل سریال (با پروتکل TTL و ارتباط با میکروکنترلر).
استاندارد ارتباط سریال
-
نرخ انتقال: 9600 bps.
-
بیتهای داده: 8 بیت.
-
بیت توقف: 1 بیت.
-
بیت توازن: ندارد.
-
کنترل جریان: ندارد.
دستورات تنظیم فرکانس PWM
-
“F101”: تنظیم فرکانس روی 101Hz (محدوده 001 تا 999).
-
“F1.05”: تنظیم فرکانس روی 1.05KHz (محدوده 1.00 تا 9.99).
-
“F10.5”: تنظیم فرکانس روی 10.5KHz (محدوده 10.0 تا 99.9).
-
“F1.0.5”: تنظیم فرکانس روی 105KHz (محدوده 1.0.0 تا 1.5.0).
تنظیم چرخه کاری PWM
-
“DXXX”: تنظیم چرخه کاری روی XXX% (001 تا 100).
-
مثال: “D050”، چرخه کاری را روی 50% تنظیم میکند.
-
خواندن پارامترهای تنظیم شده
-
ارسال رشته “read” برای خواندن پارامترهای تنظیم شده.
-
در صورت موفقیت: پاسخ “DOWN”.
-
در صورت خطا: پاسخ “FALL”.
