ماژول مغناطیس سه جهت FT-RM3100

ماژول مغناطیس سه جهت FT-RM3100

ماژول مغناطیس سه جهت FT-RM3100 S ساخت شرکت FABKIT  دارای سنسور ژئومغناطیسی RM3100 تولید شده توسط شرکت PNI Sensor Corporation است. این سنسورها برای اندازه‌گیری میدان‌های مغناطیسی در کاربردهایی مانند قطبنماهای دیجیتال استفاده می‌شوند. در ادامه خلاصه‌ای از مشخصات فنی و ویژگی‌های مهم این سنسورها ارائه می‌شود:

مشخصات فنی کلی:

• ولتاژ کاری: 2.0 تا 3.6 ولت (ولتاژ تغذیه دیجیتال و آنالوگ)
• جریان مصرفی:
• جریان بی‌بار (Idle Mode Current): 1 میکروآمپر
• جریان متوسط در نمونه‌برداری تک‌محوره: 70 تا 260 میکروآمپر (بسته به تنظیمات Cycle Count)
• دمای کاری: -40 تا +85 درجه سانتی‌گراد

ویژگی‌های مهم:

رزولوشن و نویز:

• حساسیت: 13 تا 50 نانوتسلا (بسته به تنظیمات Cycle Count)
• نویز: 15 تا 30 نانوتسلا
• چگالی نویز: 1.2 نانوتسلا بر ریشه هرتز (nT/√Hz)
• محدوده اندازه‌گیری میدان مغناطیسی: -800 تا +800 میکروتسلا (μT)

نرخ نمونه‌برداری:

• تک‌محوره: حداکثر 1600 هرتز (برای Cycle Count = 50)
• سه‌محوره: حداکثر 533 هرتز (برای Cycle Count = 50)

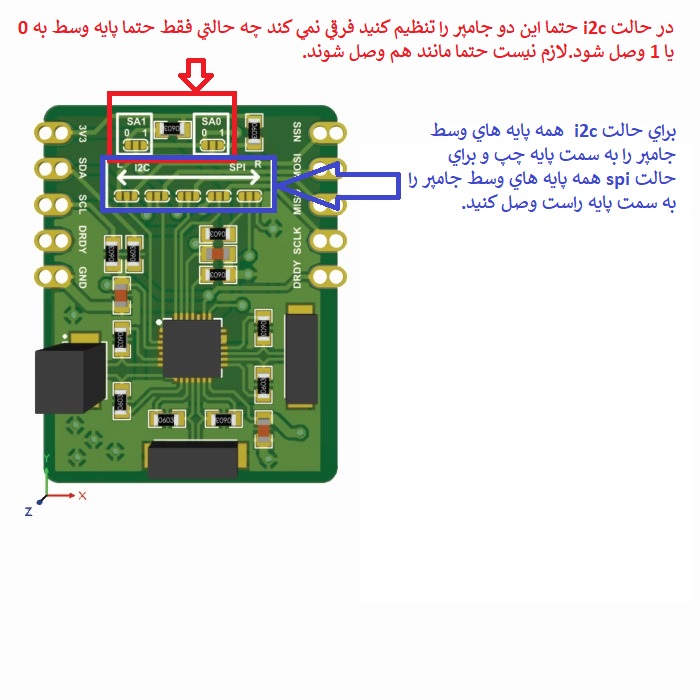

• رابط‌های ارتباطی: I²C و SPI برای انعطاف‌پذیری در طراحی سیستم

قابلیت‌های نرم‌افزاری:

• تنظیم رزولوشن و نرخ نمونه‌برداری از طریق نرم‌افزار
• حالت‌های اندازه‌گیری: اندازه‌گیری پیوسته و تک‌باره (Polling)
• مشخصات سنسورهای Sen-XY-f و Sen-Z-f:
• اندوکتانس: 500 تا 600 میکروهانری (µH)
• مقاومت DC: 30 تا 45 اهم (Ω)

وزن:

• Sen-XY-f: 0.06 گرم (0.002 اونس)
• Sen-Z-f: 0.09 گرم (0.003 اونس)

مشخصات MagI2C ASIC:

• ولتاژ تغذیه: 2.0 تا 3.6 ولت (ولتاژ آنالوگ و دیجیتال)
• جریان نشتی: حداکثر 100 نانوآمپر

ولتاژ ورودی:

• سطح بالا (High Level): 0.7 × DVDD تا DVDD
• سطح پایین (Low Level): 0 تا 0.3 × DVDD

کاربردها:

• قطبنماهای دیجیتال
• سیستم‌های ناوبری
• اندازه‌گیری میدان‌های مغناطیسی در محیط‌های صنعتی و نظامی

نکات مهم:

• محافظت در برابر اضافه‌ولتاژ: سنسورها دارای محدودیت‌های ولتاژ و جریان ورودی هستند که در صورت رعایت نشدن، ممکن است به دستگاه آسیب برسد.
• تنظیمات Cycle Count: کاربر می‌تواند تعداد چرخه‌های اندازه‌گیری (Cycle Count) را تنظیم کند که بر رزولوشن، نویز و نرخ نمونه‌برداری تأثیر می‌گذارد.
• این سنسورها به دلیل دقت بالا، مصرف توان کم و انعطاف‌پذیری در طراحی، برای کاربردهای مختلف در اندازه‌گیری میدان‌های مغناطیسی بسیار مناسب هستند.
