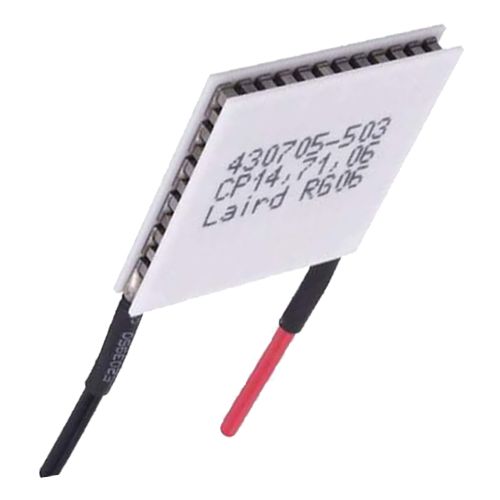

ترموالکتریک سردکننده حرارتی 504-430705 يا ماژول CP14-71-06-L1-EP-W6 خنک‌کننده ترموالکتریک با کارایی بالا است که از مواد نیمه‌رسانای بیسموت تلورید و سرامیک‌های آلومینیوم اکسید ساخته شده است. این ماژول برای کاربردهایی مانند خنک‌کننده‌های آزمایشگاهی، لیزرهای دستی زیبایی، سنسورهای تصویربرداری و نمایشگرهای هدآپ استفاده می‌شود.

مشخصات فنی اصلی:

• ولتاژ کاری (Vmax):
  • 7.8V در دمای 27°C
  • 8.1V در دمای 35°C
  • 8.6V در دمای 50°C
• جریان کاری (Imax):
  • 6.0A در 27°C
  • 5.9A در 35°C
  • 5.9A در 50°C
• مقاومت داخلی:
  • 1.21Ω در دمای 27°C
  • 1.26Ω در دمای 35°C
  • 1.36Ω در دمای 50°C
• حداکثر توان انتقال گرما (Qcmax):
  • 27.6W در 27°C
  • 28.4W در 35°C
  • 29.9W در 50°C
• حداکثر اختلاف دما (ΔTmax):
  • 70.5°C در 27°C
  • 73.5°C در 35°C
  • 78.8°C در 50°C
• محدوده دمای کاری: تا 80°C
• وزن: 13 گرم
• ویژگی‌های ساخت:
  • اندازه جمع‌وجور
  • سازگار با RoHS
  • دارای پوشش اپوکسی (سیاه‌رنگ) با محدوده دمایی -55°C تا 150°C

کاربردها:

• خنک‌کننده ترموالکتریک برای ذخیره معرف‌های آزمایشگاهی
• سیستم‌های خنک‌کننده برای دستگاه‌های زیبایی مانند لیزرهای دستی
• سیستم‌های خنک‌کننده برای سانتریفیوژها
• نمایشگرهای هدآپ و سنسورهای تصویربرداری
• سیستم‌های خنک‌کننده برای بینایی ماشین و پردازش تصویر

نکات مهم:

1. نباید از مقادیر حداکثری جریان (Imax) یا ولتاژ (Vmax) فراتر رفت.
2. برای نصب و عملکرد صحیح، باید از راهنمای مونتاژ مرجع استفاده شود.
3. این ماژول قابلیت قلع‌کاری روی سرامیک‌های فلزکاری‌شده را نیز دارد.

این ماژول مناسب سیستم‌های خنک‌کننده دقیق است که نیاز به کنترل دمایی بالا دارند.
