درایور و کنترل دور موتور 12 آمپر ZK-BMG
درایور و کنترل دور موتور 12 آمپر ZK-BMG یک کنترلکننده سرعت موتور DC با قابلیت PWM با مدل ZK-BMG است که برای تنظیم سرعت موتورهای DC با استفاده از تغییر دوره کاری (Duty Cycle) و فرکانس سیگنال خروجی طراحی شده است. این دستگاه دارای قابلیتهای پیشرفتهای مانند راهاندازی نرم (Soft Start) و تنظیمات دیجیتال است. در ادامه خلاصهای از مشخصات فنی و ویژگیهای مهم این محصول ارائه میشود:
مشخصات فنی کلی:
- ولتاژ کاری: DC 9V تا 60V (با محافظت در برابر اتصال معکوس)
- جریان نامی: 12A
- جریان حداکثر (Peak Current): 20A
- توان خروجی: حداکثر 500 وات
- فرکانس کاری: 1KHz تا 99KHz (قابل تنظیم با گام 1KHz، فرکانس پیشفرض 20KHz)
- دقت فرکانس: حدود 1%
- محدوده دوره کاری (Duty Cycle): 0% تا 100% (با گام 1%)
- ابعاد: 79 × 43 × 26 میلیمتر
- وزن: 41 گرم
- دمای کاری: -40°C تا 85°C (بر اساس اطلاعات مشابه از مدلهای دیگر)
ویژگیهای مهم:
- راهاندازی نرم (Soft Start): هنگام راهاندازی موتور، جریان به آرامی افزایش مییابد و از ایجاد جریان ضربهای جلوگیری میکند که این امر به محافظت از موتور و افزایش طول عمر آن کمک میکند.
- تنظیمات دیجیتال: امکان تنظیم دوره کاری، محدودههای بالا و پایین دوره کاری و فرکانس کاری به صورت دیجیتال.
- انکودر دیجیتال: تنظیم سرعت موتور با دقت بیشتر نسبت به پتانسیومترهای معمولی.
- محافظت در برابر اتصال معکوس: جلوگیری از آسیب در صورت اتصال معکوس ورودی.
- ذخیره تنظیمات: تمام پارامترها پس از خاموش شدن دستگاه ذخیره میشوند.

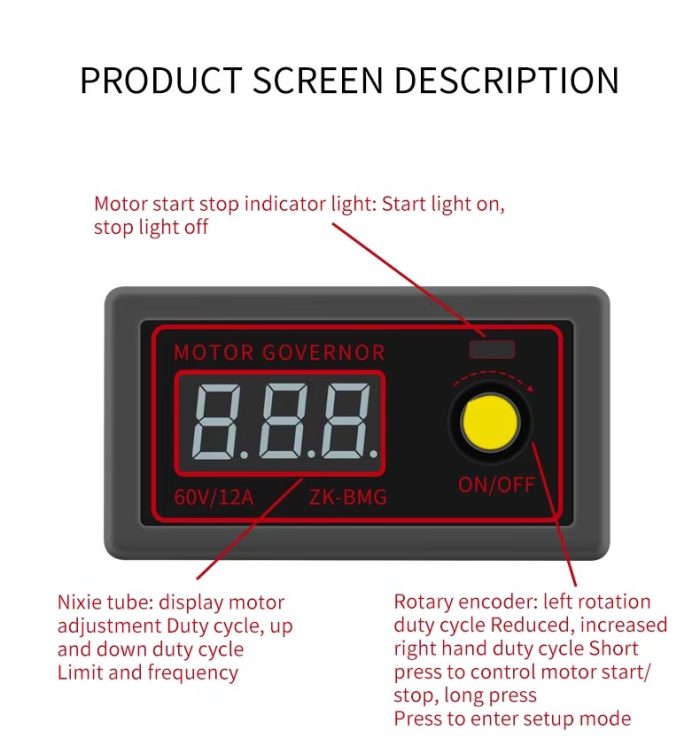

- نمایشگر دیجیتال: نمایش دوره کاری و وضعیت موتور (روشن/خاموش).
- قابلیت کنترل خارجی: امکان اتصال کلید خارجی یا سیگنال 3.3V برای کنترل روشن/خاموش کردن موتور.
نحوه کار با دستگاه:
- اتصال ولتاژ کاری: اتصال ولتاژ DC بین 9V تا 60V.
- تنظیم پارامترها:
- فشار کوتاه دکمه: روشن/خاموش کردن موتور.
- فشار طولانی دکمه (10 ثانیه): ورود به حالت تنظیم پارامترها.
- چرخش دکمه: افزایش یا کاهش مقدار دوره کاری یا فرکانس.
- ذخیره تنظیمات: پس از تنظیم پارامترها، با فشار طولانی دکمه، تنظیمات ذخیره میشوند.
کاربردها:
- کنترل سرعت موتورهای DC
- تنظیم روشنایی (کنترل نور)
- تولید سیگنال PWM
- کنترل سرعت در کاربردهای صنعتی و خانگی
نکات مهم:
- اتصال بار: قبل از تنظیم پارامترها، بار (موتور یا سایر دستگاهها) را متصل نکنید.
- تنظیمات فرکانس و دوره کاری: میتوانید محدودههای بالا و پایین دوره کاری و فرکانس را متناسب با ویژگیهای موتور خود تنظیم کنید.
- این دستگاه به دلیل دقت بالا، قابلیتهای تنظیم گسترده و طراحی کاربرپسند، برای کنترل سرعت موتورهای DC و سایر کاربردهای مشابه بسیار مناسب است.
