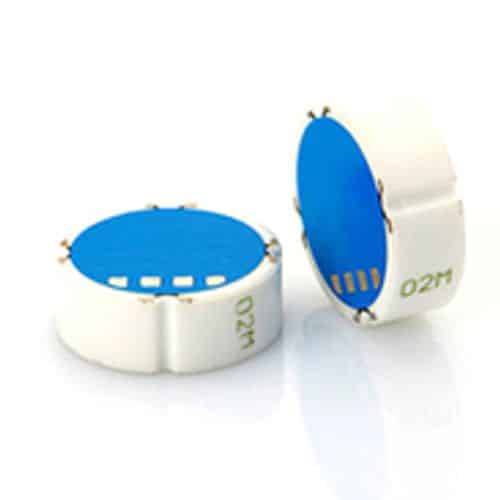

سنسور فشار سرامیکی WPAH01-5BAR وینسن با محدوده ۵ بار

سنسور فشار سرامیکی WPAH01-5BAR از محصولات شرکت Winsen و مبتنی بر فناوری پیزومقاومتی لایه‌ضخیم (Thick-Film) است. این حسگر با بدنه سرامیکی، برای اندازه‌گیری فشار در تجهیزات صنعتی، سامانه‌های کنترل فرایند و مدارهای اندازه‌گیری فشار کاربرد دارد.

ویژگی‌های سنسور فشار WPAH01-5BAR

ساختار سرامیکی این حسگر مقاومت مناسبی در برابر خوردگی، سایش، لرزش و ضربه فراهم می‌کند. کالیبراسیون نقطه صفر و مقیاس کامل به روش لیزری انجام می‌شود و طراحی فشرده آن برای یکپارچه‌سازی در تجهیزات اندازه‌گیری مناسب است.

• محدوده اندازه‌گیری فشار: ۵ بار
• فناوری اندازه‌گیری: پیزومقاومتی سرامیکی
• ولتاژ کاری: ۲ تا ۲۰ ولت
• محدوده دمای کاری: ۴۰- تا ۱۲۵+ درجه سانتی‌گراد
• مقاومت ورودی و خروجی: ۱۰ کیلو‌اهم با تلرانس ±۳۰٪
• مقاومت در برابر اضافه‌بار ایمن تا دو برابر محدوده نامی، طبق شرایط دیتاشیت

مشخصات فنی مطابق دیتاشیت Winsen

• سازنده: Winsen
• سری: WPAH01
• مدل: WPAH01-5BAR
• محدوده فشار: ۵ بار
• ابعاد: قطر ۱۸ و ضخامت ۶٫۳۵ میلی‌متر
• حساسیت: ۱٫۵ تا ۴ میلی‌ولت بر ولت (mV/V)
• مقدار نمونه حساسیت: ۲٫۵ ± ۱ میلی‌ولت بر ولت
• خروجی نقطه صفر: حداکثر ±۰٫۴ میلی‌ولت بر ولت
• خطی بودن، هیسترزیس و تکرارپذیری: مقدار نمونه ±۰٫۳٪ مقیاس کامل
• پایداری: بهتر از ±۰٫۵٪ مقیاس کامل در سال، در شرایط استفاده صحیح

کاربردهای حسگر فشار سرامیکی ۵ بار

این حسگر برای اندازه‌گیری فشار در سامانه‌های پنوماتیک و هیدرولیک، کنترل فرایند، تجهیزات سرمایشی، ابزار دقیق و سامانه‌های صنعتی مناسب است. انتخاب نوع آب‌بندی، جنس قطعات در تماس با سیال و مدار پردازش سیگنال باید متناسب با شرایط کاربرد انجام شود.

اتصال و راه‌اندازی سنسور WPAH01

خروجی حسگر در محدوده میلی‌ولت بر ولت قرار دارد و برای اندازه‌گیری دقیق معمولاً به مدار تقویت و تبدیل آنالوگ به دیجیتال مناسب نیاز است. نقشه اتصالات الکتریکی و نکات نصب در دیتاشیت رسمی سازنده ارائه شده‌اند.

در زمان نصب از واشر مناسب برای توزیع یکنواخت نیرو استفاده کنید و از تماس یا خراش سطح حساس سنسور جلوگیری کنید. رعایت شرایط لحیم‌کاری سازنده نیز برای حفظ عملکرد ضروری است.

دیتاشیت سنسور فشار سرامیکی WPAH01-5BAR

برای مشاهده جدول پارامترها، نقشه ابعادی و نحوه اتصال، دیتاشیت رسمی WPAH01 شرکت Winsen (PDF) را مطالعه کنید.

سنسور فشار ۵ بار در آقای الکتروبوت

سنسور WPAH01-5BAR با ساختار سرامیکی و ابعاد فشرده، گزینه‌ای برای طراحی و تعمیر تجهیزات اندازه‌گیری فشار است. مشخصات فنی این صفحه بر اساس مستندات رسمی سری WPAH01 ارائه شده است.
