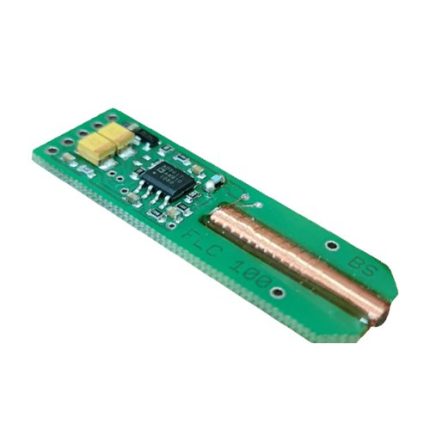

سنسور میدان مغناطیسی FLC3-70

سنسور میدان مغناطیسی FLC3-70

سنسور میدان مغناطیسی FLC3-70 یک مغناطیس سنج فشرده، کم مصرف و 3 محوره برای اندازه گیری میدان مغناطیسی ضعیف تا نانوتسلا است. این یک مغناطیس سنج کامل شار است، به این معنی که شامل تمام وسایل الکترونیکی لازم برای اندازه گیری میدان های مغناطیسی است. FLC3-70 بسته به ولتاژ تغذیه دارای محدوده اندازه گیری ±70μT تا ±200μT است. همچنین بسیار کم نویز است، با سطح نویز <3 nTpp (0.1 تا 10 هرتز).

دانلود دیتاشیت

FLC3-70 برای طیف وسیعی از کاربردها مناسب است، از جمله:

• اندازه گیری میدان مغناطیسی زمین (برای ناوبری)
• تشخیص میدان ها از خطوط برق
• تشخیص وسیله نقلیه
• ناوبری قطب نما
• آزمایش غیر مخرب
• اکتشافات ژئوفیزیکی
• کاربردهای پزشکی
• حفاری عمیق
• کاربردهای خودرو و هوافضا

FLC3-70 نسبتا کم هزینه و کم مصرف است که آن را برای سیستم های آرایه چند سنسوری ایده آل می کند. همچنین بسیار جمع و جور و سبک است و به راحتی می توان آن را در دستگاه های مختلف ادغام کرد.

در اینجا خلاصه ای از ویژگی های کلیدی سنسور مغناطیس سنج FLC3-70 آمده است:

• محدوده اندازه گیری: ± 70 µT تا ± 200 µT، بسته به ولتاژ تغذیه
• وضوح: <0.5 nT
• نویز: <3 nTpp (0.1 تا 10 هرتز)
• پهنای باند: DC تا 1 کیلوهرتز (-3 دسی بل)
• ولتاژ تغذیه: 5 ولت
• جریان مصرفی: 5 میلی آمپر
• ابعاد: 20 × 10 × 10 میلی متر
• وزن: 3 گرم
• محدوده دمای عملیاتی: تا 125 درجه سانتیگراد یا 175 درجه سانتیگراد (FLC3-70-HT)

FLC3-70 یک سنسور مغناطیس سنج همه کاره و با کارایی بالا است که برای طیف وسیعی از کاربردها، از جمله مواردی که به دقت بالا، نویز کم و محدوده دمای عملیاتی گسترده نیاز دارند، مناسب است.

Compact, low-power, 3-axis fluxgate magnetometer for the measurement of weak magnetic field down to nanoteslas. Due to its rugged design and extended operating temperature range suited for automotive and aerospace applications and for deep drilling tools. New: Version FLC3-70-HT with operating temperature tange extended up to 175 °C.

• Measurement range: ±70 µT to ±200 µT, depending on supply voltage
• Only 5 mA current consumption
• Low noise: < 3 nTpp (0.1 to 10 Hz)
• Frequency range: DC to 1 kHz (-3 dB)
• Small size
• Operating temperature up to 125 °C or 175 °C (FLC3-70-HT)
