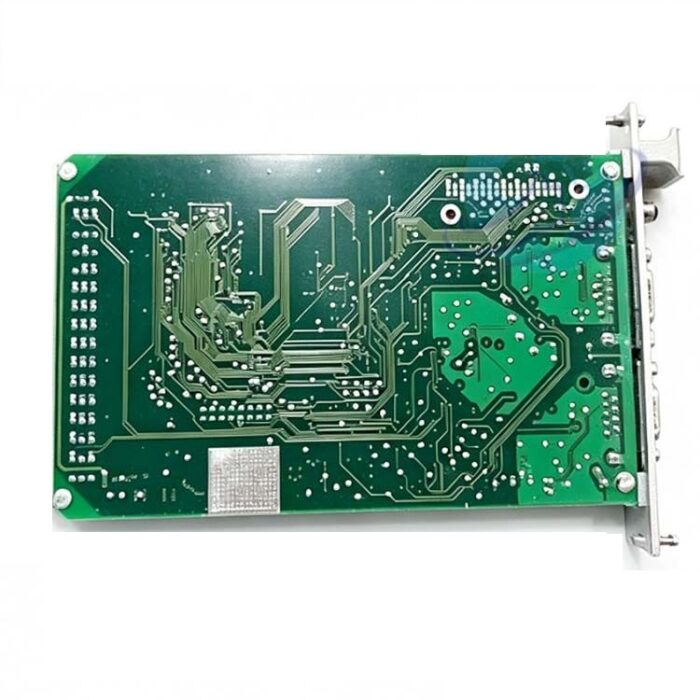

كارت كنترل PLC مدل EMG MCU24.1

كارت كنترل PLC مدل EMG MCU24.1 یک ماژول کنترل میکروکنترلر ساخت شرکت EMG آلمان است که به طور ویژه برای سیستم‌های UMC 16 و SPC 16 طراحی شده است.

این محصول دارای رابط میدانی PROFIBUS-DP بوده و برای کاربردهای کنترل حرکت و کنترل منطقی در اتوماسیون صنعتی به کار می‌رود. توجه: این محصول توسط سازنده متوقف شده و به عنوان قطعه یدکی قدیمی (Legacy Spare Part) طبقه‌بندی می‌شود.

عملکردهای هسته (Core Functions)

• کنترل و عملیات اصلی مجهز به میکروکنترلر صنعتی برای اجرای الگوریتم‌های کنترل حرکت، قفل‌های منطقی و تنظیم حلقه بسته (Closed-loop) و پشتیبانی از زمان‌بندی وظایف بلادرنگ (Real-time)
• ارتباطات میدانی رابط PROFIBUS-DP به عنوان ایستگاه فرعی (Slave) با حداکثر سرعت 12 مگابیت بر ثانیه برای تبادل فرمان‌ها، وضعیت و اطلاعات عیب‌یابی
• کنترل I/O کانال‌های ورودی و خروجی دیجیتال سازگار با سنسورها و عملگرها (مانند شیر برقی و کنتاکتور) و پشتیبانی از سیگنال‌های حد، توقف اضطراری و خطا
• سازگاری سیستمی طراحی ویژه برای سیستم‌های EMG UMC 16 / SPC 16 در کاربردهایی مانند اصلاح نوار (Web Guiding)، کنترل کشش و همگام‌سازی خطوط نقاله
• عیب‌یابی وضعیت LEDهای نشانگر برای نمایش وضعیت تغذیه، ارتباطات، عملکرد و خطا به صورت لحظه‌ای

پارامترهای فنی (Technical Parameters)

• مدل MCU24-1.2 (MCU 24.1)
• سازنده EMG (آلمان)
• وضعیت محصول متوقف شده توسط سازنده (Discontinued)
• رابط میدانی PROFIBUS-DP (کانکتور DB9)
• ولتاژ تغذیه 24 ولت DC (با تحمل ۱۰± درصد)
• مصرف توان 80 میلی‌آمپر (معمولی)
• دمای کاری 0 تا 55+ درجه سانتی‌گراد
• دمای نگهداری 20- تا 70+ درجه سانتی‌گراد
• ابعاد استاندارد یوروکارت (3U: 160 × 100 میلی‌متر)
• وزن تقریباً 0.5 کیلوگرم

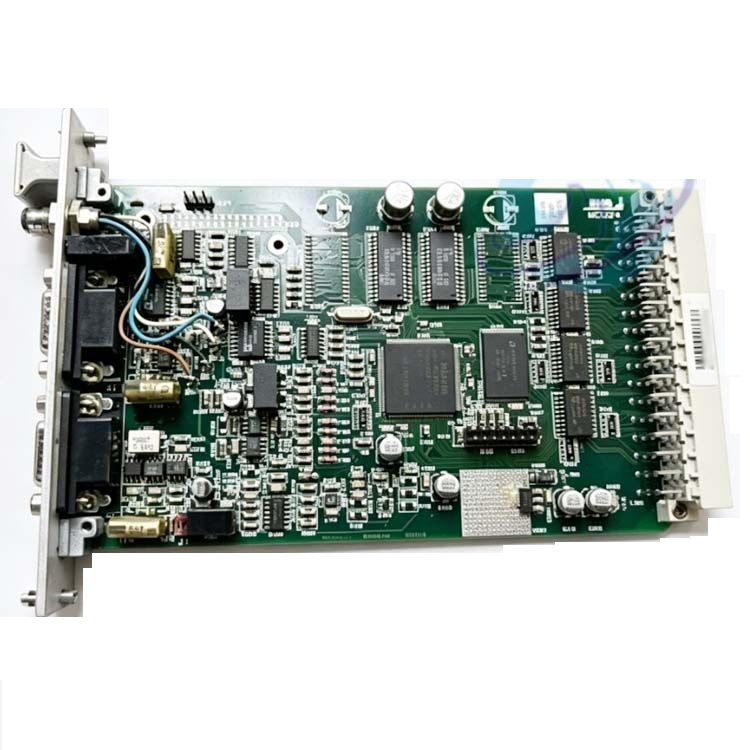

معماری سخت‌افزاری (Hardware Architecture)

• پردازنده میکروکنترلر صنعتی 16 بیتی با قابلیت محاسبات بلادرنگ و پردازش وقفه
• ماژول ارتباطی چیپ پروتکل PROFIBUS-DP مستقل با حفاظت ایزوله (Isolation) برای مقاومت در برابر تداخل الکترومغناطیسی
• مدار I/O ورودی ایزوله شده با اپتوکوپلر (24 ولت DC)، خروجی رله/ترانزیستوری با حفاظت اضافه جریان و اضافه ولتاژ
• حافظه فلش داخلی (Flash) برای ذخیره میان‌افزار و پارامترها، رم داخلی (RAM) برای کش داده‌ها

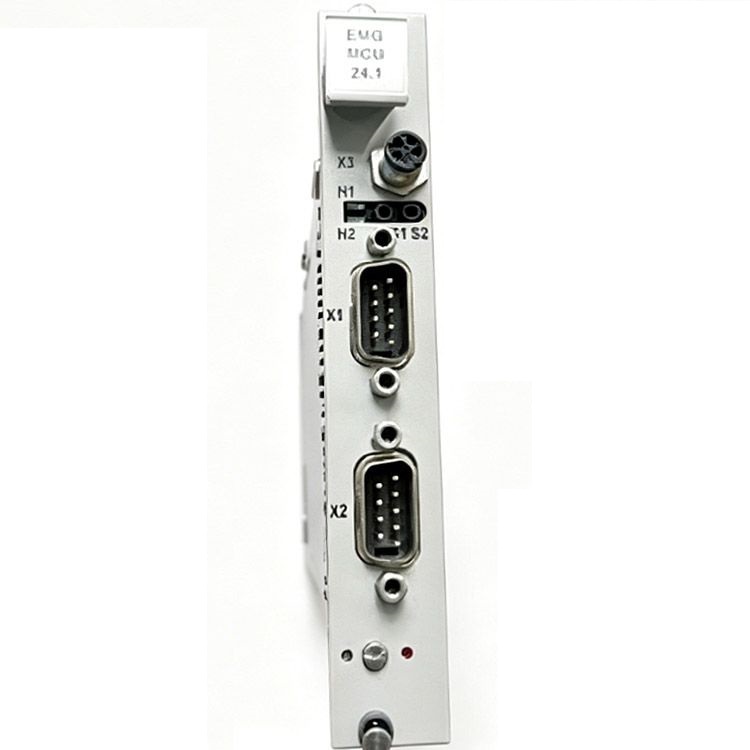

• چیدمان رابط‌ها جلو: PROFIBUS-DP (DB9)، LEDهای وضعیت، دکمه ریست

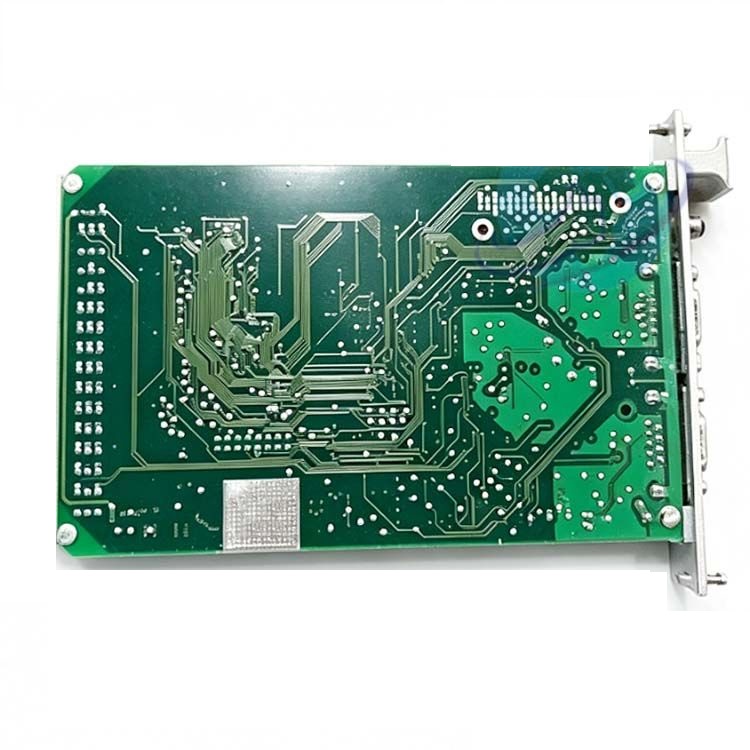

• پشت: کانکتور طلایی (Gold finger) برای اتصال به بک‌پلین UMC 16 / SPC 16، ترمینال‌های سیم‌کشی I/O

سناریوهای کاربردی (Application Scenarios)

• سیستم‌های هدایت نوار (Web Guiding): کنترل تصحیح لبه و مرکز در صنایع کاغذسازی، چاپ و نساجی
• کنترل کشش (Tension Control): تنظیم حلقه بسته کشش در خطوط تولید فیلم پلاستیکی و فلزی
• همگام‌سازی نقاله (Conveyor Synchronization): همگام‌سازی سرعت و قفل‌های منطقی در خطوط نقاله چندبخشی
• جایگزینی و قطعات یدکی: نگهداری و تعویض قطعات در سیستم‌های قدیمی EMG UMC 16 / SPC 16
