ماژول افزاینده ولتاژ BOOST-600W

ماژول افزاینده ولتاژ BOOST-600W

ماژول افزاینده ولتاژ BOOST-600W یک ماژول تقویت‌کننده 600 وات جریان ثابت (Booster Constant Current Module) است.

ویژگی‌های ماژول:

نوع ماژول: غیر ایزوله (Non-isolated BOOST Module)

ولتاژ ورودی:

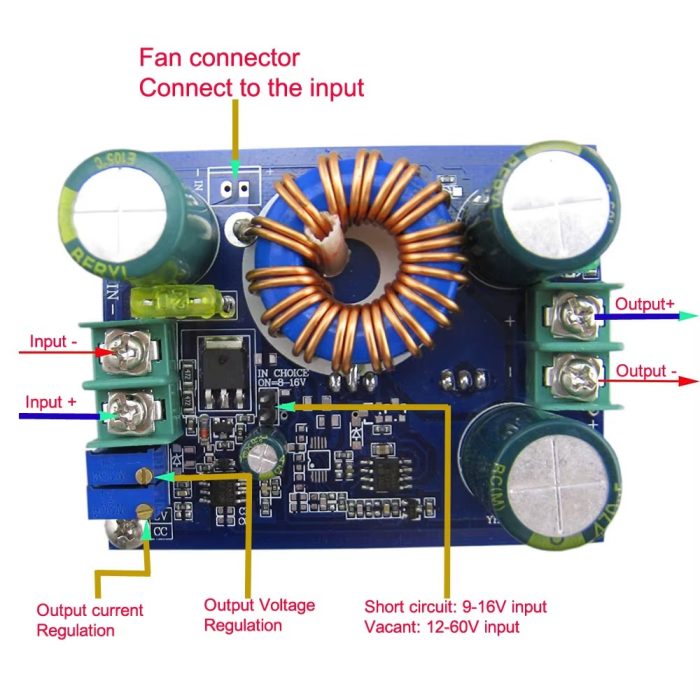

دو محدوده ولتاژ ورودی قابل انتخاب (توسط جامپر روی برد انتخاب می‌شود):

• 8-16 ولت: برای کاربردهای باتری‌های لیتیومی سری‌شده (سه‌تایی) و باتری‌های 12 ولتی. در این حالت، از ورودی بیش‌ازحد ولتاژ استفاده نکنید، زیرا ممکن است ماژول بسوزد!
• 12-60 ولت: محدوده پیش‌فرض کارخانه (برای کاربردهای با محدوده ولتاژ ورودی گسترده).

جریان ورودی:

• حداکثر 16 آمپر (برای جریان‌های بالای 10 آمپر، خنک‌سازی را تقویت کنید).
• جریان بی‌بار (Static Working Current): 15 میلی‌آمپر (در حالت 12V به 20V، با افزایش ولتاژ خروجی، جریان بی‌بار نیز افزایش می‌یابد).

ولتاژ خروجی:

• قابل تنظیم پیوسته از 12 تا 80 ولت (پیش‌فرض 19 ولت).

جریان خروجی:

• حداکثر 12 آمپر (برای جریان‌های بالای 10 آمپر، خنک‌سازی را تقویت کنید. جریان خروجی به اختلاف ولتاژ ورودی و خروجی بستگی دارد؛ هرچه اختلاف ولتاژ بیشتر باشد، جریان خروجی کمتر می‌شود).

محدوده جریان ثابت: 0.1 تا 12 آمپر.

توان خروجی: برابر با ولتاژ ورودی × 10 آمپر. به عنوان مثال:

ورودی 12 ولت × 10 آمپر = 120 وات

ورودی 24 ولت × 10 آمپر = 240 وات

ورودی 36 ولت × 10 آمپر = 360 وات

ورودی 48 ولت × 10 آمپر = 480 وات

ورودی 60 ولت × 10 آمپر = 600 وات

نکات

• برای توان بیشتر، می‌توان از دو ماژول به صورت موازی استفاده کرد. به عنوان مثال، برای خروجی 1، دو ماژول را می‌توان موازی کرد و جریان هر ماژول را به 8 آمپر تنظیم کرد.
• دمای کاری: از 40- تا 85+ درجه سانتی‌گراد (در دمای بالا، خنک‌سازی را تقویت کنید).
• فرکانس کاری: 150 کیلوهرتز.
• راندمان تبدیل: تا 95% (راندمان به ولتاژ ورودی، خروجی، جریان و اختلاف ولتاژ بستگی دارد).
• محافظت در برابر اضافه جریان (Overcurrent Protection): دارد (اگر جریان ورودی بیش از 17 آمپر شود، ولتاژ خروجی به طور خودکار کاهش می‌یابد. این محدوده دارای مقداری خطا است).
• محافظت در برابر اتصال کوتاه (Short Circuit Protection): دارد (فیوز 20 آمپر در ورودی و محافظت دوگانه در برابر اتصال کوتاه).
• محافظت در برابر معکوس شدن ورودی (Input Reverse Protection): ندارد (در صورت نیاز، می‌توان از دیود در ورودی استفاده کرد).
• محافظت در برابر معکوس شدن خروجی (Output Anti-Reverse Protection): دارد (هنگام شارژ، نیازی به اضافه کردن دیود محافظ نیست).
• روش نصب: دو پیچ 3 میلی‌متری.
• روش اتصال: ترمینال‌های اتصال بدون نیاز به لحیم‌کاری.

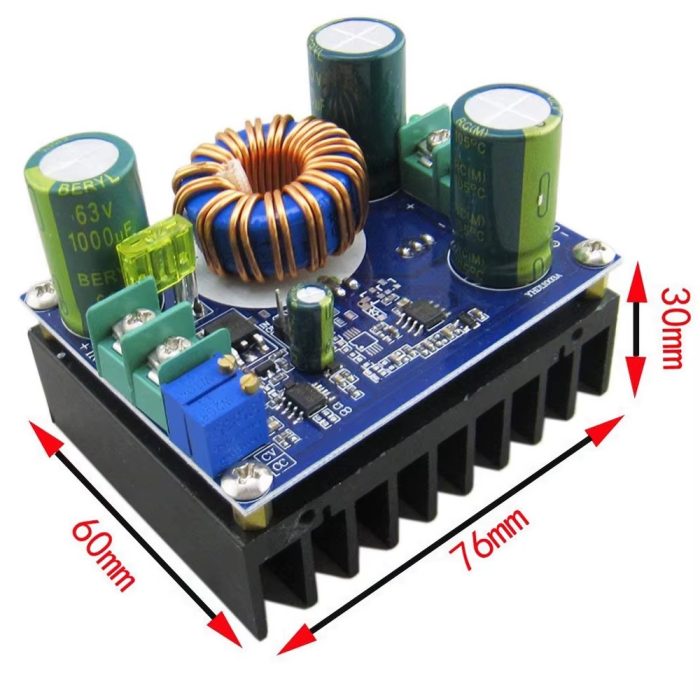

• ابعاد ماژول: 76 × 60 × 56 میلی‌متر.

کاربردها:

• ساخت منبع تغذیه تنظیم‌شده: با ورودی 12 ولت، خروجی می‌تواند از 12 تا 80 ولت تنظیم شود.
• تغذیه تجهیزات الکترونیکی: می‌توان ولتاژ خروجی را مطابق با نیاز سیستم تنظیم کرد.
• منبع تغذیه خودرو: برای لپ‌تاپ، PDA یا سایر دستگاه‌های دیجیتال.
• ساخت پاوربانک پرتوان برای لپ‌تاپ: با استفاده از یک بسته باتری لیتیومی 12 ولت با ظرفیت بالا.
• تنظیم ولتاژ پنل‌های خورشیدی.
• شارژ باتری‌ها (لیتیومی و غیره).
• راه‌اندازی LEDهای پرتوان.
