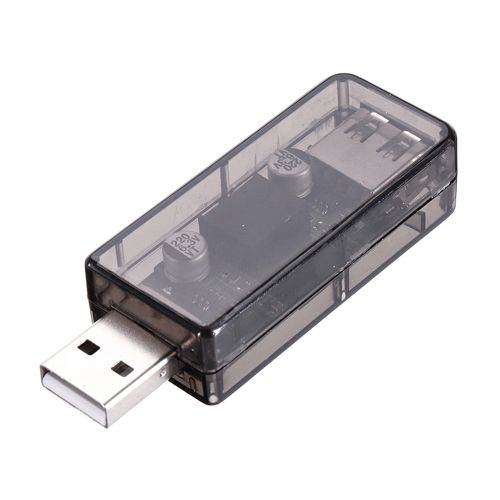

ماژول ایزولاتور USB دیتا ADUM3160
ADUM3160BRWZ FULL/LOW SPEED 2.5 kV USB DIGITAL ISOLATOR MODULE
- Compatible with USB2.0
- ADUM3160 isolation voltage: 2500V
- Power module isolation voltage: 1500V
- Supports USB full-speed 12Mbps, does not support pure high-speed devices
- Support USB control transmission, batch transmission, interrupt transmission, synchronous/isochronous transmission
- Power supply: from the USB port of the host computer
- Size:52.9 x 14.2 x 23.6mm
* فروش حضوري نداريم . تحويل حضوري : پس ازثبت سفارش و پرداخت فاكتور براي تحويل حضوري كالا به شما اطلاع داده مي شود.
* پرداخت آنلاين غير فعال است - سفارش خود را ثبت و نهايي بفرماييد.
* پس از تاييد موجودي و قیمت ، فاكنور و شماره كارت بانكي از طريق اپليكيشن پيام رسان بله و پيامك ارسال مي گردد.
3,591,000 تومان
هم اکنون در انبار موجود نیست - اما میتوانید این محصول را پیش خرید کنید
تخفیف تعداد
| تعداد | قیمت |
|---|---|
| 1+ | 3,591,000 تومان |
| 5+ | 3,447,360 تومان |
| 10+ | 3,375,540 تومان |
| 100+ | 3,231,900 تومان |

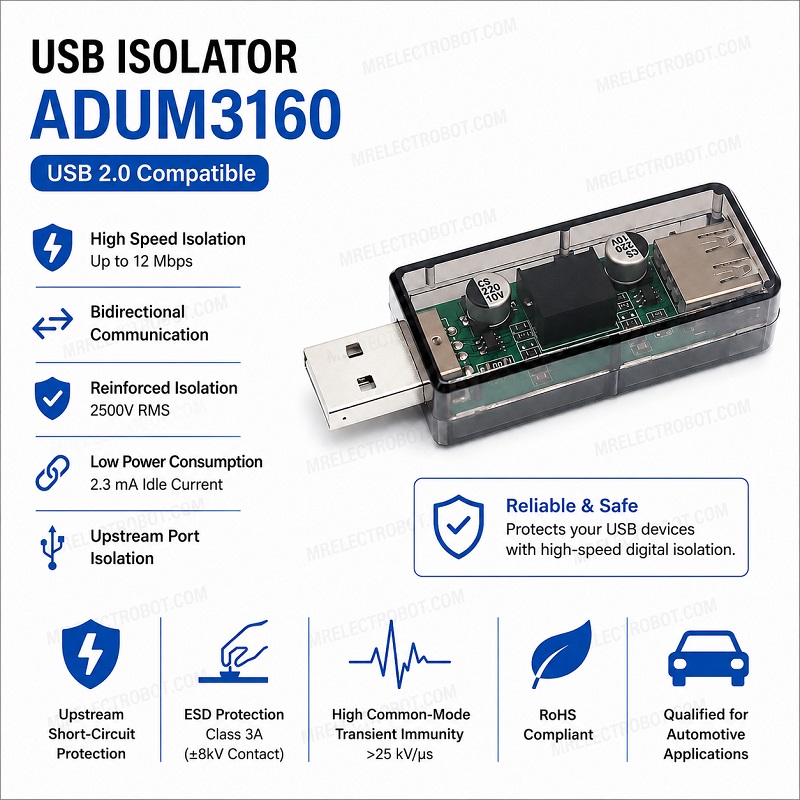

ماژول ایزولاتور USB دیتا ADUM3160
ماژول ایزولاتور USB مبتنی بر ADuM3160 یک راهکار حرفهای برای ایزولهسازی کامل ارتباط USB بین کامپیوتر و تجهیزات جانبی است. این ماژول با استفاده از تراشه قدرتمند ADuM3160 شرکت Analog Devices طراحی شده و با بهرهگیری از فناوری iCoupler، انتقال داده را بدون اتصال مستقیم الکتریکی بین دو سمت ارتباط فراهم میکند.
این ویژگی از آسیبهای ناشی از اختلاف پتانسیل زمین (Ground Loop)، نویزهای صنعتی، تخلیه الکترواستاتیکی (ESD) و نوسانات ناخواسته جلوگیری میکند.
این ایزولاتور از استاندارد USB 2.0 در حالتهای Low-Speed (1.5Mbps) و Full-Speed (12Mbps) پشتیبانی میکند و امکان برقراری ارتباط دوطرفه (Bidirectional Communication) را بدون نیاز به تنظیمات پیچیده فراهم میسازد. تشخیص جهت انتقال داده بهصورت خودکار و در سطح هر بسته اطلاعاتی انجام میشود و کاربر بدون نگرانی از تنظیمات اضافی میتواند از آن استفاده کند.
ویژگیهای کلیدی
✔ ایزولاسیون کامل بین میزبان و دستگاه USB
✔ سازگار با USB 2.0
✔ پشتیبانی از سرعتهای 1.5Mbps و 12Mbps
✔ ارتباط دوطرفه خودکار
✔ محافظت در برابر نویز و Ground Loop
✔ ایمنی بالا در محیطهای صنعتی و آزمایشگاهی
✔ مصرف توان بسیار پایین
✔ محافظت در برابر اتصال کوتاه در سمت Upstream
✔ مقاومت بالا در برابر تخلیه الکترواستاتیکی (ESD)
✔ ایمنی تأیید شده مطابق استانداردهای بینالمللی
کاربردها
این ماژول گزینهای ایدهآل برای کاربردهایی است که در آنها حذف نویز و حفاظت از تجهیزات اهمیت بالایی دارد:
- پروگرامرهای STM32 و AVR
- ST-Link
- J-Link
- مبدلهای USB به TTL
- ماژولهای CH340
- CP2102
- تجهیزات اندازهگیری و آزمایشگاهی
- تجهیزات پزشکی
- سیستمهای اتوماسیون صنعتی
- ارتباط بین کامپیوتر و دستگاههای حساس الکترونیکی
- کارتهای صوتی USB و تجهیزات صوتی حرفهای
مزایای استفاده از ایزولاتور USB
در بسیاری از پروژههای الکترونیکی و صنعتی، اتصال مستقیم USB میتواند باعث ایجاد حلقه زمین (Ground Loop) و انتقال نویز به سیستم شود. این مشکل علاوه بر کاهش کیفیت عملکرد، ممکن است به خرابی تجهیزات حساس نیز منجر گردد. ماژول ADuM3160 با ایجاد جداسازی گالوانیکی بین دو سمت ارتباط، از انتقال ولتاژهای ناخواسته جلوگیری کرده و امنیت و پایداری سیستم را بهطور چشمگیری افزایش میدهد.
این ویژگی بهخصوص هنگام برنامهریزی میکروکنترلرها، تست بردهای الکترونیکی، اندازهگیری سیگنالهای حساس و استفاده در محیطهای صنعتی بسیار ارزشمند است.
مشخصات فنی
| مشخصه | مقدار |
|---|---|
| تراشه اصلی | ADuM3160 |
| استاندارد USB | USB 2.0 |
| سرعت انتقال | 1.5Mbps / 12Mbps |
| ولتاژ کاری | 4.5V تا 5.5V |
| حداکثر جریان مصرفی | 8mA |
| جریان بیکاری | 2.3mA |
| محافظت اتصال کوتاه | دارد |
| مقاومت ESD | Class 3A |
| مصونیت نویز گذرای مشترک | بیش از 25kV/μs |
| ایزولاسیون الکتریکی | 2500Vrms |
| سازگار با RoHS | بله |
| مناسب کاربردهای خودرویی | بله |
تجهیزات تستشده
این ماژول با دستگاههای متعددی مورد آزمایش قرار گرفته و عملکرد پایدار آن تأیید شده است:
- USB Audio Codec
- USB Mouse
- CP2102
- CH340G
- USB Flash Disk
- USB WiFi Dongle
- ST-Link
- J-Link
جمعبندی
اگر به دنبال یک راهکار مطمئن برای حذف نویز USB، محافظت از کامپیوتر و تجهیزات الکترونیکی، جلوگیری از Ground Loop و افزایش ایمنی ارتباطات USB هستید، ماژول USB Isolator ADuM3160 یکی از بهترین گزینههای موجود است. این محصول با بهرهگیری از فناوری پیشرفته Analog Devices، ایزولاسیون قدرتمند، مصرف توان پایین و سازگاری گسترده با انواع پروگرامرها و مبدلهای USB را در اختیار شما قرار میدهد.
