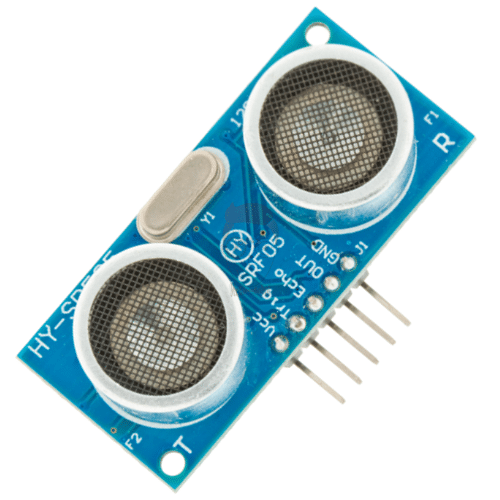

ماژول تشخیص فاصله آلتراسونیک HY-SRF05

ماژول تشخیص فاصله آلتراسونیک HY-SRF05

ماژول تشخیص فاصله آلتراسونیک HY-SRF05 به شما این امکان را می‌دهد که فاصله ماژول تا اشیای مقابل آن را پیدا کنید. این کار با ارسال پالس‌های مافوق صوت و اندازه‌گیری زمان برای پالس‌های برگشتی از مانع به سمت گیرنده ماژول انجام می شود.

این ماژول فاصله حدود 2 تا 400 سانتی متر را با دقت حدود ۳ میلی متر اندازه گیری می کند. ماژول شامل فرستنده‌ها، گیرنده و مدار کنترل است که برای مسیر یابی و مانع یابی قابل استفاده است.

•  دانلود دیتاشیت

Pins Details

• 5-Pin, One each for VCC, Trigger, Echo, Out and Ground.
• Trig : Plusing a HIGH on this pin will send a Pulse
• Echo : The pulse length is propotional to the distance from the obstacle ( 100usec to 25ms, times out if 30ms)

Specifications

• Trigger Pin Format: 10 uS digital pulse
• Sound Frequency: 40 kHz
• Echo Pin Output: 0-Vcc
• Echo Pin Format: output is DIGITAL and directly proportional with range.
• Measurement Range: 2cm to ~4.5m
• Measurement Resolution: 0.3cm
• Measurement Angle: up to 15 deg
• Measurement Rate: 40 Hz
• Supply Voltage: 4.5V to 5.5V
• Supply Current: 10 to 40mA
• Connector: standard 5-pin male connector which can plug directly into breadboards.
• Static current : less than 2mA
• Detection distance: 2cm-450cm
