ماژول رله 8 کانال 5 ولت 10 آمپر با نشانگر LED

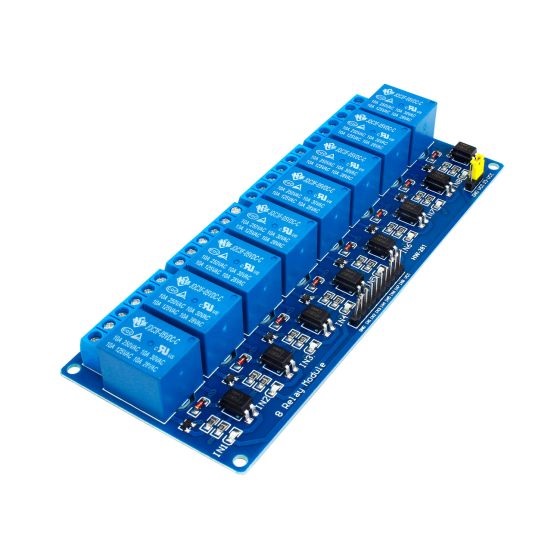

ماژول رله 8 کانال 5 ولت 10 آمپر با نشانگر LED یک برد کاربردی برای کنترل هم‌زمان و مستقل تجهیزات الکتریکی توسط مدارهای دیجیتال، آردوینو، میکروکنترلرها و سیستم‌های اتوماسیون است. این ماژول دارای هشت رله مجزا است و به کمک آن می‌توان روشن و خاموش شدن هشت مصرف‌کننده مختلف را به‌صورت جداگانه مدیریت کرد.

هر کانال دارای ورودی کنترلی مستقل و نشانگر LED است. روشن شدن LED مربوط به هر کانال، وضعیت فعال شدن آن کانال را به کاربر نشان می‌دهد و بررسی عملکرد مدار را هنگام راه‌اندازی یا عیب‌یابی ساده‌تر می‌کند.

این برد برای پروژه‌هایی مناسب است که خروجی مستقیم میکروکنترلر توانایی راه‌اندازی بار موردنظر را ندارد. میکروکنترلر تنها فرمان کنترلی را به ماژول ارسال می‌کند و رله، مدار بار را از طریق کنتاکت مکانیکی قطع یا وصل می‌کند.

کنترل مستقل هشت وسیله برقی

ماژول رله 8 کانال دارای هشت ورودی کنترلی است که معمولاً با عناوین IN1 تا IN8 مشخص می‌شوند. هر ورودی تنها رله متناظر خود را کنترل می‌کند. بنابراین می‌توان هشت وسیله یا مدار مختلف را با یک برد راه‌اندازی کرد.

برای مثال، در یک سیستم خانه هوشمند می‌توان کانال‌های مختلف را به روشنایی، فن، پمپ، شیر برقی، هیتر، قفل برقی یا سایر تجهیزات اختصاص داد.

مزیت استفاده از هشت رله روی یک برد، کاهش سیم‌کشی، صرفه‌جویی در فضای نصب و ساده‌تر شدن طراحی سیستم‌های چندخروجی است.

ولتاژ راه‌اندازی 5 ولت

ولتاژ تریگر و تغذیه رله‌های این ماژول 5 ولت است. این ویژگی باعث می‌شود برد برای استفاده در پروژه‌های مبتنی بر آردوینو، AVR، PIC، STM32 و سایر کنترلرهای دارای مدار منطقی سازگار مناسب باشد.

بااین‌حال، پیش از اتصال مستقیم ماژول به بردهای 3.3 ولتی مانند ESP8266، ESP32 یا برخی مدل‌های STM32، باید حداقل ولتاژ قابل تشخیص ورودی و نوع مدار تریگر بررسی شود.

همچنین باید مشخص شود که ورودی‌های نسخه موجود از نوع Active LOW یا Active HIGH هستند. بسیاری از ماژول‌های مشابه با سطح منطقی LOW فعال می‌شوند، اما این ویژگی در تمام نسخه‌ها یکسان نیست.

نشانگر LED برای هر کانال

برای هر رله یک LED وضعیت روی برد قرار گرفته است. هنگامی که کانال مربوط فعال می‌شود، LED آن کانال تغییر وضعیت می‌دهد. وجود LEDهای مستقل چند مزیت مهم دارد:

• مشاهده سریع وضعیت هر خروجی
• عیب‌یابی ساده‌تر مدار
• بررسی صحت فرمان‌های میکروکنترلر
• تشخیص کانال فعال بدون اندازه‌گیری خروجی
• مناسب برای پروژه‌های آموزشی و آزمایشگاهی

LEDها تنها وضعیت فرمان یا مدار راه‌انداز را نشان می‌دهند. برای اطمینان از سلامت کنتاکت رله و وجود ولتاژ در خروجی، باید خروجی به‌صورت جداگانه بررسی شود.

ترمینال‌های خروجی رله

هر رله معمولاً دارای سه ترمینال خروجی است:

پایه COM

پایه COM یا Common پایه مشترک رله است. یکی از سیم‌های مدار بار به این ترمینال متصل می‌شود.

پایه NO

پایه NO یا Normally Open در حالت عادی به COM متصل نیست. با فعال شدن رله، اتصال بین COM و NO برقرار می‌شود.

از این پایه زمانی استفاده می‌شود که مصرف‌کننده در حالت عادی خاموش باشد و تنها پس از فعال شدن رله روشن شود.

پایه NC

پایه NC یا Normally Closed در حالت عادی به COM متصل است. با فعال شدن رله، این اتصال قطع می‌شود.

این پایه برای کاربردهایی مناسب است که مصرف‌کننده در حالت عادی روشن باشد یا مدار نیاز به وضعیت پیش‌فرض بسته داشته باشد.

ظرفیت خروجی ماژول رله 8 کانال

براساس مشخصات اعلام‌شده، ظرفیت نامی کنتاکت‌های رله عبارت است از:

• حداکثر 10 آمپر در 250 ولت AC
• حداکثر 15 آمپر در 125 ولت AC

این مقادیر، ظرفیت نامی کنتاکت هر رله هستند و نباید به‌عنوان توان واقعی قابل استفاده در تمام شرایط در نظر گرفته شوند.

نوع بار در انتخاب جریان مجاز اهمیت زیادی دارد. بارهای موتوری، پمپ، ترانسفورماتور، لامپ‌های دارای جریان هجومی و بارهای سلفی هنگام روشن شدن ممکن است جریانی چند برابر جریان عادی مصرف کنند. در چنین کاربردهایی باید رله با حاشیه ایمنی مناسب انتخاب شود.

همچنین مسیرهای مسی برد، ترمینال‌ها، کیفیت اتصال، دمای محیط و تعداد رله‌های فعال می‌توانند روی جریان عملی قابل استفاده تأثیر بگذارند.

تغذیه ماژول رله

فعال شدن هم‌زمان هشت رله به جریان بیشتری نسبت به توان قابل تأمین از خروجی 5 ولت برخی بردهای توسعه نیاز دارد. به همین دلیل، برای استفاده مطمئن از تمام کانال‌ها بهتر است از منبع تغذیه 5 ولت جداگانه با جریان کافی استفاده شود.

در صورت وجود پایه یا جامپر JD-VCC، تغذیه بوبین رله‌ها می‌تواند از بخش منطقی جدا شود. نحوه برداشتن جامپر و اتصال VCC، JD-VCC و GND باید مطابق مدار واقعی همان ماژول انجام شود.

اتصال نادرست تغذیه جداگانه ممکن است باعث عملکرد نامناسب، ریست شدن میکروکنترلر یا از بین رفتن ایزولاسیون مدار شود.

کاربردهای ماژول رله 8 کانال

این ماژول در پروژه‌های مختلف قابل استفاده است، از جمله:

• خانه هوشمند
• کنترل روشنایی
• سیستم‌های آبیاری هوشمند
• کنترل پمپ و شیر برقی
• تابلوهای کنترلی
• اتوماسیون گلخانه
• تجهیزات آزمایشگاهی
• سیستم‌های امنیتی
• کنترل فن و تهویه
• کنترل هیتر و المنت
• پروژه‌های آردوینو
• سیستم‌های مبتنی بر Raspberry Pi
• پروژه‌های ESP8266 و ESP32
• کنترل تجهیزات صنعتی سبک
• کنترل از راه دور تجهیزات
• سیستم‌های اینترنت اشیا

اتصال ماژول به آردوینو

برای راه‌اندازی اولیه، پایه‌های IN1 تا IN8 به خروجی‌های دیجیتال آردوینو متصل می‌شوند. پایه تغذیه منطقی نیز به ولتاژ مناسب برد وصل خواهد شد.

در صورت استفاده از تغذیه مشترک، زمین آردوینو و زمین ماژول باید طبق مدار برد به یکدیگر متصل شوند. در صورت استفاده از ایزولاسیون واقعی و تغذیه جداگانه، روش اتصال متفاوت است و باید نقشه همان نسخه بررسی شود.

پس از اتصال، هر خروجی دیجیتال می‌تواند یکی از رله‌ها را کنترل کند. نوع فرمان فعال‌سازی به Active LOW یا Active HIGH بودن ورودی ماژول بستگی دارد.

مشخصات فنی ماژول رله 8 کانال

مزایای ماژول رله 8 کاناله

• کنترل هشت خروجی با یک برد
• ورودی مستقل برای هر کانال
• دارای LED نمایش وضعیت
• ترمینال پیچی برای اتصال آسان بار
• مناسب برای مدارهای AC و تجهیزات کنترلی
• قابل استفاده با انواع میکروکنترلر
• کاهش سیم‌کشی در پروژه‌های چندکاناله
• مناسب برای کاربردهای آموزشی و عملی
• امکان انتخاب خروجی NO یا NC
• مناسب برای پروژه‌های هوشمندسازی

نکات مهم هنگام استفاده

• پیش از اتصال، نوع تریگر LOW یا HIGH را بررسی کنید.
• از منبع تغذیه 5 ولت با جریان کافی استفاده کنید.
• جریان مصرفی تمام رله‌های فعال را در نظر بگیرید.
• جریان نامی نوشته‌شده روی رله را با جریان عملی برابر ندانید.
• برای بارهای موتوری و سلفی حاشیه ایمنی بیشتری در نظر بگیرید.
• برای کاهش نویز بار سلفی از مدار حفاظتی متناسب با نوع بار استفاده کنید.
• سیم‌های قدرت را از سیم‌های منطقی و ورودی‌های میکروکنترلر دور نگه دارید.
• برای برق شهر از جعبه عایق، فیوز و اتصالات استاندارد استفاده کنید.
• هنگام برقدار بودن مدار، به ترمینال‌ها یا بخش‌های فلزی دست نزنید.
• نصب تجهیزات متصل به برق شهر باید توسط فرد دارای دانش فنی انجام شود.

تفاوت ماژول رله با خروجی مستقیم میکروکنترلر

پایه خروجی میکروکنترلر تنها قادر به تأمین ولتاژ و جریان محدودی است و نمی‌تواند تجهیزات پرمصرف یا متصل به برق شهر را مستقیماً راه‌اندازی کند.

ماژول رله بین مدار کنترلی و بار قرار می‌گیرد. فرمان کم‌قدرت میکروکنترلر مدار راه‌انداز رله را فعال می‌کند و کنتاکت رله، مسیر برق مصرف‌کننده را قطع یا وصل می‌کند.

این ساختار امکان کنترل تجهیزات مختلف را فراهم می‌کند، اما به معنی ایمنی کامل نیست. طراحی سیم‌کشی، فیوز، عایق‌کاری و انتخاب رله باید متناسب با ولتاژ و نوع بار انجام شود.

جمع‌بندی

ماژول رله 8 کانال 5 ولت گزینه‌ای مناسب برای کنترل مستقل هشت وسیله برقی در پروژه‌های آردوینو، رباتیک، خانه هوشمند و اتوماسیون است. وجود LED وضعیت، ترمینال‌های پیچی، ورودی مستقل و کنتاکت‌های NO و NC باعث می‌شود این برد به‌راحتی در پروژه‌های چندخروجی استفاده شود.

پیش از خرید یا راه‌اندازی، ولتاژ تریگر، نوع منطق ورودی، ظرفیت منبع تغذیه و جریان مصرف‌کننده را بررسی کنید. همچنین برای کنترل برق شهر، رعایت کامل اصول ایمنی و استفاده از محفظه و حفاظت مناسب ضروری است.
