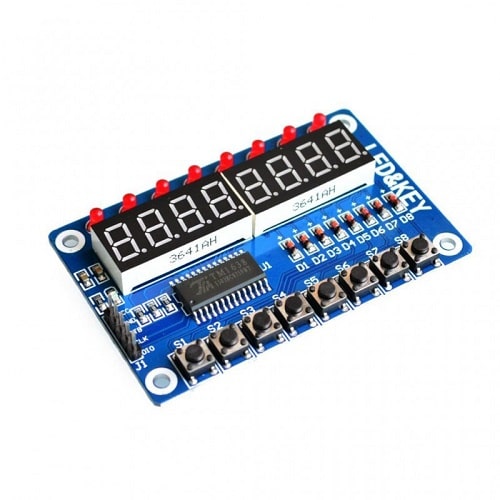

ماژول سون سگمنت 8 رقمیHW-154

ماژول سون سگمنت 8 رقمیHW-154

ماژول سون سگمنت 8 رقمی TM1638

ماژول سون سگمنت 8 رقمی

دیتاشیت

Brief Data

• Display Type: 8-Digit 7-Segment.
• LED: 8 Red Color 3mm.
• Key: 8 Tactile Switches.
• Supply Voltage: 5V
• Controller: TM1638.
• Brightness Control on Segment.
• Interface: 3 Lines Serial (CLK STB DIO).
• Dimensions: 76mm x 50mm
• Pin Name Function
• VCC : 5~Vdc
• GND : Ground
• STB : Chip Select Input.
• CLK : Clock Input
• DIO : Data Input/output
