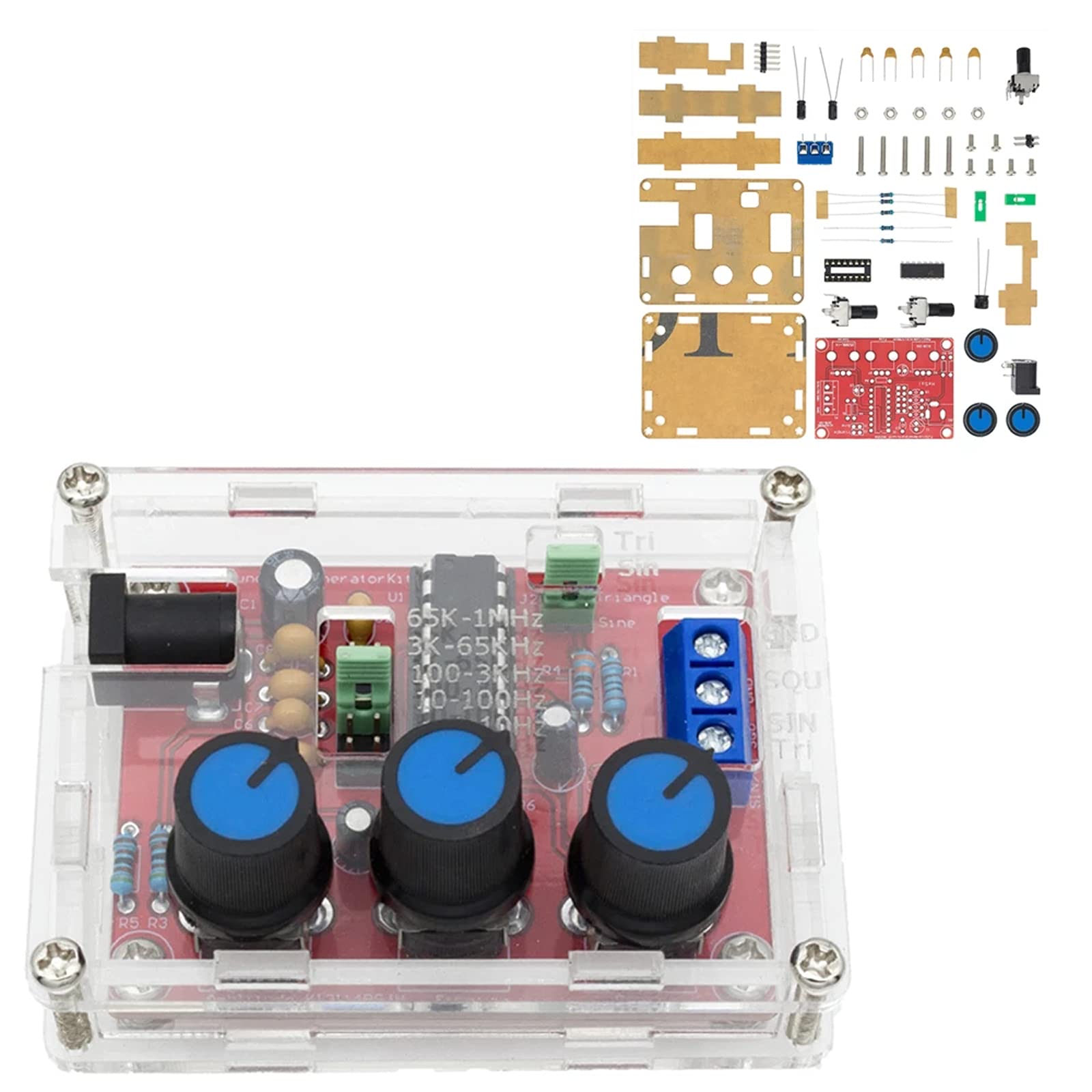

ماژول فانکشن ژنراتور XR2206

پارامترهای فنی

• ولتاژ منبع تغذیه: ورودی DC 9-12V
• شکل موج: موج مربعی، موج سینوسی و موج مثلثی
• امپدانس: 600 اهم ±10%

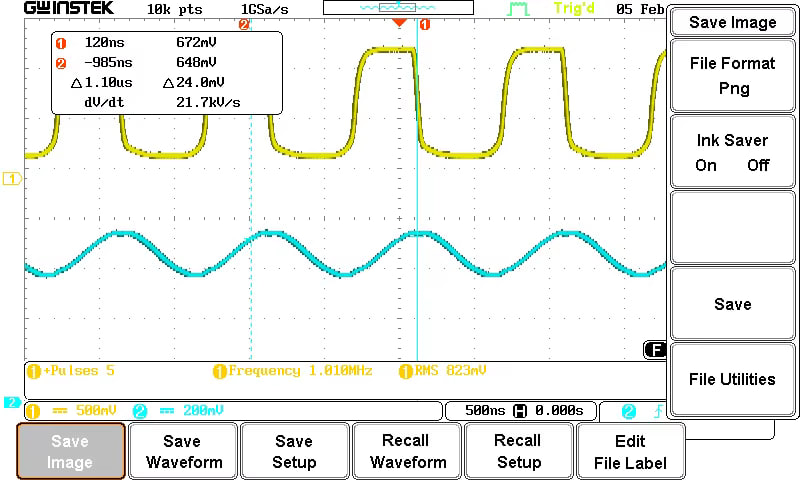

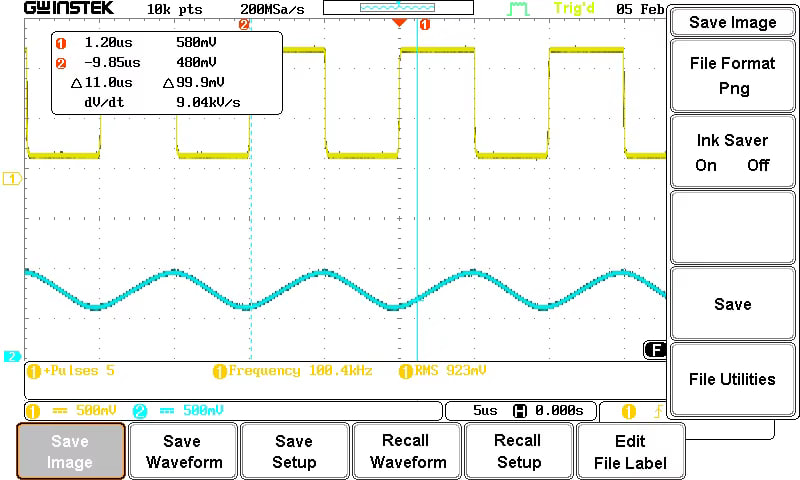

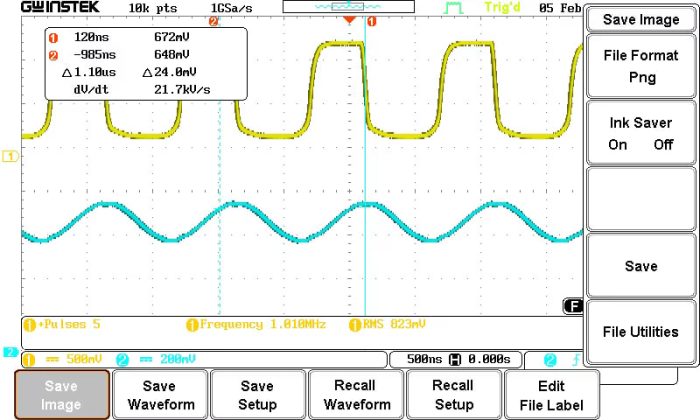

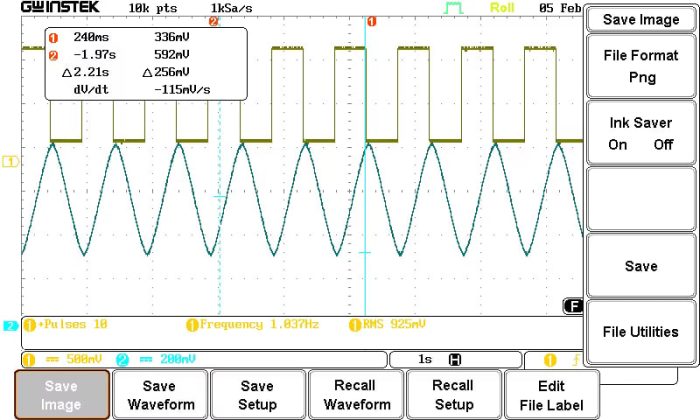

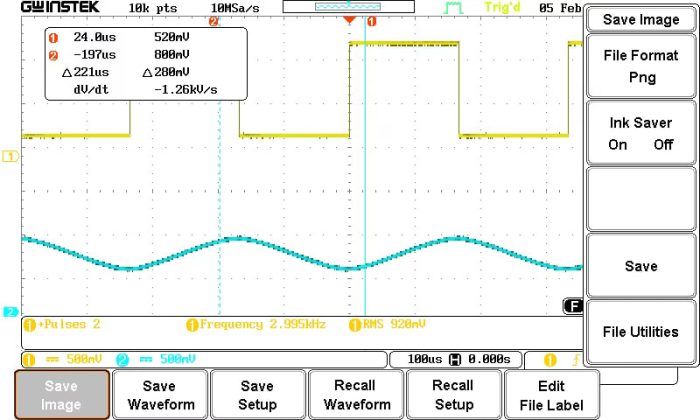

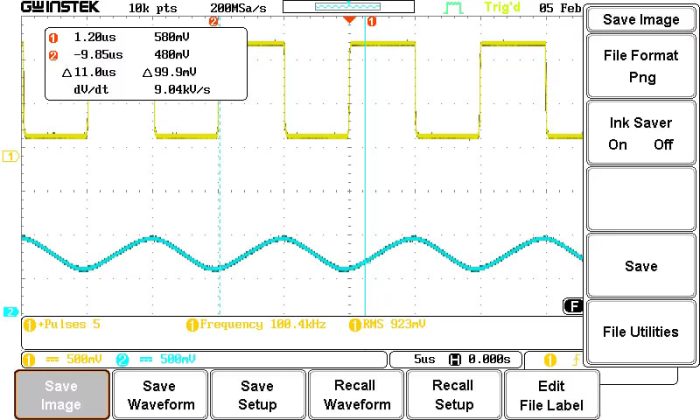

• فرکانس: 1Hz تا 1MHz

موج سینوسی

• دامنه: 0-3V تا 9V ورودی DC
• اعوجاج: کمتر از 1% (در 1kHz)
• صاف بودن: +0.05dB در 1Hz تا 100kHz

موج مربعی

• دامنه: 8V (بدون بار) تا 9V ورودی DC
• زمان افزایش: کمتر از 50ns (در 1kHz)
• زمان کاهش: کمتر از 30ns (در 1kHz)
• تقارن: کمتر از 5% (در 1kHz)

موج مثلثی

• دامنه: 0-3V تا 9V ورودی DC
• خطی بودن: کمتر از 1% (تا 100kHz) با 10mA

ویژگی‌های مدار

• قابلیت تولید موج‌های سینوسی، مثلثی و مربعی
• فرکانس می‌تواند از 1Hz تا 1MHz متغیر باشد
• قابلیت تنظیم فرکانس و دامنه
• دقت تفکیک‌پذیری پنج بیتی
• تنظیم فرکانس دارای تنظیمات درشت و ریز
• دامنه وسیع منبع تغذیه، قابلیت استفاده از منبع خارجی 9-12V یا باتری 9V
• تمامی اجزای خطی، با تعداد کمی از اجزا، نصب و عیب‌یابی را ساده می‌کند

ملاحظات نصب قلع کاری

برای نصب جوشکاری، مراحل زیر را دنبال کنید:

1. اجزای جوشکاری: ابتدا اجزای برد جلو را از پایین به بالا جوش دهید. به این معنا که ابتدا اجزای کم ارتفاع مانند خازن، مقاومت، دیود و غیره را جوش دهید.
2. جوشکاری سوکت IC: سپس سوکت IC، بلوک‌های ترمینال و در نهایت سوکت برق و پتانسیومتر قابل تنظیم را جوش دهید.
3. برش پایه‌ها: با استفاده از انبردست برش، پایه‌ها را تا حد امکان کوتاه کنید.

مراحل عیب‌یابی

1. توجه به جهت IC: پس از اتمام جوشکاری روی IC (XR2206)، به جهت IC توجه کنید؛ وارد کردن IC به صورت نادرست ممکن است به چیپ آسیب برساند!
2. بررسی IC: بررسی کنید که آیا IC به درستی نصب شده است یا خیر. در صورت لزوم اصلاحات به‌موقع انجام دهید.
3. اتصال منبع تغذیه: منبع تغذیه را وصل کنید. منبع تغذیه باید دارای پورت 5.5 * 2.1 باشد و داخل آن منفی است. ولتاژ منبع تغذیه باید بین 9-12 ولت باشد. موج خروجی ممکن است برای ولتاژهای بالاتر از 12 ولت ناپایدار باشد.

مراحل استفاده

1. نصب جامپر J1: در صورت نصب جامپر J1، خروجی موج سینوسی از ترمینال‌های آبی SIN/TRI خواهد بود (توجه داشته باشید که تنها یکی از J1 یا J2 می‌تواند نصب شود).
2. نصب جامپر J2: در صورت نصب جامپر J2، خروجی موج مثلثی از ترمینال‌های آبی SIN/TRI خواهد بود (توجه داشته باشید که تنها یکی از J1 یا J2 می‌تواند نصب شود).
3. خروجی پالس: خروجی پالس از ترمینال‌های آبی SQU.
4. تنظیم دامنه: AMP: تنظیم دامنه موج سینوسی و مثلثی.
5. تنظیم دقیق فرکانس: FINE: تنظیم دقیق فرکانس.
6. تنظیم درشت فرکانس: Coarse: تنظیم درشت فرکانس.
