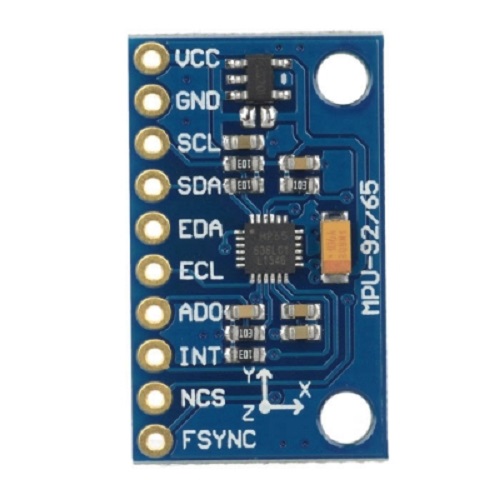

ماژول IMU نه محوره GY-9255

ماژول IMU نه محوره GY-9255

ماژول IMU نه محوره GY-9255  تقریبا تمام نیاز های شما را برای برای ساخت یک سامانه اندازه گیری داخلی یا همان IMU با 9 درجه آزادی و نه محور فراهم می نماید، دقت بسیار بالا و سیستم پیشرفته پردازش حرکت دیجیتال داخلی (DMP)از ویژگی های منجصر به فرد این ماژول می باشد .

این ماژول از دو چیپ مجزا تشکیل شده که سعی شده شرح هر کدام به صورت مختصر بیان گردد، با توجه به رابط I2C این ماژول به راحتی می توانید آن را به کمک آردوینو یا هر میکروکنترل دیگری راه اندازی نمایید.

سنسور gyro سه محوره با دقت 16 بیت و رنج اندازه گیری 2000 درجه بر ثانیه، سنسور شتاب سه محوره با دقت 16 بیت و رنج اندازه گیری تا 16g .سنسور قطب نمای 3 محوره با دقت 13 بیت همچنین دارای بافر FIFO با ظرفیت 1024 بایت و سنسور دما با رنج اندازه گیری 40- تا 85+ درجه سانتیگراد میباشد.

کاربرد ماژول AHRS و IMU سریال I2C نه محوره MPU9255:

• صنایع هوافضا
• پرنده های بدون سرنشین
• موشک ها
• سفینه های فضایی

مشخصات ماژول AHRS و IMU سریال I2C نه محوره MPU9255 :

• سنسور جایرو دارای 3 محور با دقت تا 131 LSBs/dps و رنج کامل از ±250, ±500, ±1000 و ±2000dps
• شتاب سنج دارای 3 محور با رنج کامل قابل برنامه ریزی ±2g, ±4g, ±8g و ±16g
• قطب نمای 3 محوره با رنج کاملی از ±1200µT
• بدون اختلال در عملکرد همزمان جایرو ، شتاب سنج و قطب نما
• جریان کاری جایرو : 3.6mA
• جریان جایرو و شتاب سنج : 3.8mA (توان کامل ، جایرو در همه ی رنج ها و شتاب نج در فرکانس نمونه برداری 1KHZ خواهد بود.)
• جریان کشی استفاده همزمان از چهار سنسور جایرو ، شتاب ، قطب نما و دما : 4.25mA (توان کامل ، جایرو در همه ی رنج ها ، شتاب سنج در فرکانس نمونه برداری1kHz و قطب نما در فرکانس نمونه برداری 8Hz میباشد. )
• دارای رابط 400KHZ برای مد سریع ارتباط I2C
• دارای تایم ژنراتور بر روی تراشه با فرکانس ±1%
• دارای مقاومت پول آپ I2C بر روی برد
• پین های دارای فاصله ی 0.1 اینچ
• ابعاد: 25mm در 15mm
• وزن: 3 گرم
