ماژول UPS-15W قادر است انتقال بدون وقفه بین منبع تغذیه خارجی و باتری را به عنوان دو منبع تغذیه (بدون تأخیر) فراهم کند.
این ماژول برای سیستم‌های تغذیه بدون وقفه مانند تجهیزات DC کم‌مصرف و دستگاه‌های اندازه‌گیری مناسب است و پس از قطع برق به طور خودکار راه‌اندازی شده و در صورت اتصال مجدد به برق، به طور خودکار شارژ می‌شود.
این ماژول UPS-15W چهار عملکرد کاربردی را در خود جای داده است: شارژ باتری لیتیوم، محافظت از باتری لیتیوم، افزایش ولتاژ (Boost) و تعویض منبع تغذیه (UPS).
همچنین این ماژول مجهز به پورت USB Type-C جهانی است که امکان شارژ مستقیم باتری لیتیوم با ورودی DC 5V را فراهم می‌کند.

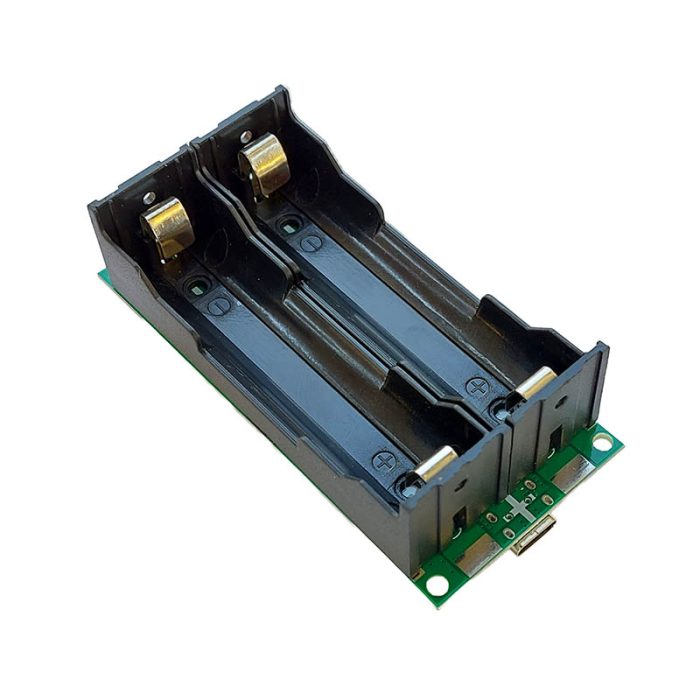

چراغ LED دو رنگ وضعیت شارژ را نشان می‌دهد و در حالت شارژ کامل، چراغ سبز به طور دائمی روشن می‌ماند و شارژ به طور خودکار متوقف می‌شود. این ماژول دارای دو نگهدارنده باتری 18650 با کیفیت بالا است.
ورودی: 5V
خروجی: 9V
توضیحات عملکرد:
- عملکرد UPS: هنگامی که منبع تغذیه متصل است، برق مستقیماً از طریق مدار افزایش دهنده (Boost) به بار (Load) منتقل می‌شود و همزمان باتری لیتیوم شارژ می‌شود. در صورت قطع برق، مسیر باتری به طور خودکار فعال شده و از طریق مدار Boost به بار تغذیه می‌کند.
- مدار افزایش دهنده (Boost): حداکثر توان خروجی 20 وات و توان نامی 15 وات. این مدار مجهز به MOSFET با جریان بالا 12 آمپر است و بازدهی آن تا 96٪ می‌رسد. مصرف توان استاتیک ماژول 25 میلی‌آمپر و ولتاژ خروجی 9 ولت است. (توصیه می‌شود بار معمولی کمتر از 15 وات باشد. خروجی 9 ولت: جریان 1.25 آمپر)
- محافظت از باتری لیتیوم: شامل محافظت در برابر شارژ بیش از حد، دشارژ بیش از حد، دمای بالا و جریان بیش از حد. (در صورت فعال شدن حالت محافظت به دلیل اتصال کوتاه، پس از اتصال مجدد به شارژ 5V به طور خودکار فعال شده و خروجی را بازمی‌گرداند).
- ابعاد ماژول: 89 * 42 * 22.4 میلی‌متر (به همراه جعبه باتری نصب شده در پشت).
دستورالعمل استفاده:
- استفاده به عنوان UPS: هنگام استفاده به عنوان منبع تغذیه بدون وقفه (UPS)، لازم است باتری نصب شود تا اطمینان حاصل شود که منبع تغذیه ورودی 5V توان کافی دارد و خروجی به طور مداوم فعال باقی می‌ماند. در صورت قطع برق، باتری به طور خودکار فعال می‌شود.
- صرفه‌جویی در مصرف انرژی: اگر می‌خواهید مصرف انرژی UPS کاهش یابد، پس از انجام تمام تست‌ها، LED نشان‌دهنده خروجی را لحیم‌کاری کنید. این کار می‌تواند مصرف جریان را بیش از ده میلی‌آمپر کاهش داده و در عین حال بر عملکرد عادی مدار تأثیر نگذارد، که باعث صرفه‌جویی بیشتر در انرژی می‌شود.
- حالت محافظت: در طول استفاده و عملیات، ممکن است به دلایل مختلف (تماس نادرست، اتصال اشتباه و غیره) برد وارد حالت محافظت شده و خروجی قطع شود. پس از رفع مشکل، با اتصال پورت شارژ برد به منبع 5V، برد دوباره روشن شده و خروجی فعال می‌شود.
- مشکل تخلیه کند ولتاژ: برخی از کاربران از منبع تغذیه 5V با خازن خروجی بزرگ استفاده می‌کنند. این خازن پس از قطع برق به تخلیه ادامه می‌دهد، که باعث می‌شود ولتاژ منبع تغذیه به آرامی کاهش یابد. این موضوع ممکن است باعث شود برد پس از قطع برق به سرعت به باتری سوئیچ نکند. در چنین مواردی، می‌توانید یک مقاومت تخلیه 1K را به صورت موازی به پورت ورودی 5V متصل کنید.
- افزایش ظرفیت باتری: اگر می‌خواهید ظرفیت باتری ماژول UPS را افزایش دهید، می‌توانید از چند سلول باتری به صورت موازی استفاده کنید. این کار بر سایر عملکردها تأثیری نخواهد داشت.
