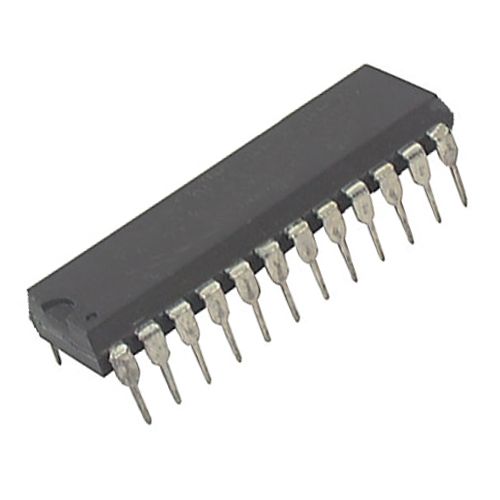

مبدل آنالوگ به دیجیتال HI7191-IP

مشخصات فنی کلیدی:

1. رزولوشن: 24 بیت (بدون کدهای از دست رفته تا 20 بیت).

2. خطای انتگرال غیرخطی (INL): 0.0015% (معمولی) تا 0.003% (حداکثر).

3. محدوده ورودی آنالوگ:

   • حالت دو قطبی (Bipolar): ±2.5V (با Gain=1).

   • حالت تک قطبی (Unipolar): 0 تا 2.5V (با Gain=1).

   • محدوده ورودی قابل برنامه‌ریزی از 20mV تا ±2.5V.

4. تقویت کننده ابزاری قابل برنامه‌ریزی (PGIA):

   • گین‌های قابل انتخاب: 1، 2، 4، 8، 16، 32، 64، 128.

5. ولتاژ کاری:

   • ولتاژ مثبت آنالوگ (AVDD): +5V.

   • ولتاژ منفی آنالوگ (AVSS): -5V.

   • ولتاژ دیجیتال (DVDD): +5V.

6. جریان مصرفی:

   • جریان آنالوگ (IAVDD): حداکثر 1.5mA.

   • جریان دیجیتال (IDVDD): حداکثر 3mA (با SCLK=4MHz).

   • توان مصرفی در حالت فعال: 15mW (معمولی)، 32.5mW (حداکثر).

   • توان مصرفی در حالت Standby: 5mW.

7. ورودی‌ها و خروجی‌ها:

   • ورودی‌های آنالوگ:

     • VINHI و VINLO (دیفرانسیل).

     • ورودی مرجع (VRHI و VRLO) با محدوده 2.5V تا 5V.

   • خروجی‌های دیجیتال:

     • رابط سریال SPI/SSR (پشتیبانی از Motorola SPI و Intel SSR).

     • پین‌های SCLK، SDO، SDIO، CS، DRDY.

8. پارامترهای مهم:

   • ردگیری نویز معمولی: 120dB برای نویز 50Hz/60Hz.

   • زمان پاسخ به پله: 4 دوره تبدیل (حداکثر).

   • دمای کاری: -40°C تا +85°C.

   • بسته‌بندی: PDIP و SOIC با 20 پایه.

کاربردهای اصلی:

• سیستم‌های کنترل فرآیند و اندازه‌گیری.

• ترازوهای صنعتی و آزمایشگاهی.

• سیستم‌های لرزه‌نگاری و مانیتورینگ میدان مغناطیسی.

نکات برجسته:

• دارای قابلیت کالیبراسیون داخلی و سیستمی برای حذف خطاهای افست و گین.

• فیلتر دیجیتال قابل برنامه‌ریزی با حذف نویز 50Hz/60Hz.

• رابط سریال انعطاف‌پذیر با پشتیبانی از پروتکل‌های مختلف.

این ADC برای کاربردهای با دقت بالا و نویز کم مناسب است و با قابلیت‌های گسترده‌اش در صنایع مختلف مورد استفاده قرار می‌گیرد.
