ماژول سنسور سیگنال عصب و عضله – سنسور EMG

1,180,000 تومان

EMG Module – Muscle Signal Sensor Kit
  • Power Supply Voltage (Vs) :
  • Min : ±3.5V
  • TYP : ±5V
  • Max : ±18V
  • Gain Setting, Gain = 207*(X /1 kΩ) :
  • Min : 0.01 Ω (0.002x)
  • TYP : 50 kΩ (10,350x)
  • Max : 100

*  پرداخت آنلاين غير فعال است - قيمتها به روز است - سفارش خود را ثيت و نهايي بفرماييد.

* پس از تاييد موجودي ، فاكنور و شماره كارت بانكي از طريق واتساپ و پيامك ارسال مي گردد

توضیحات

ماژول سنسور سیگنال عصب و عضله – سنسور EMG

ماژول سنسور سیگنال عصب و عضله – سنسور EMG با کابل و الکترودها فعالیت الکتریکی فیلترشده و یک‌سو‌شده یک عضله را اندازه‌گیری می‌کند و خروجی آن بین 0 تا Vs ولت بسته به میزان فعالیت عضله انتخاب‌شده است، که در آن Vs نشان‌دهنده ولتاژ منبع تغذیه است. ولتاژ منبع تغذیه: حداقل ±3.5 ولت.

با تشخیص الکترومیوگرام (EMG)، اندازه‌گیری فعالیت عضله به‌طور سنتی در تحقیقات پزشکی استفاده می‌شده است، اما با ظهور میکروکنترلرهای کوچک‌تر و قدرتمندتر و مدارهای مجتمع، سنسورهای EMG اکنون می‌توانند در سیستم‌های کنترل مختلف استفاده شوند.

این سنسور عضله فعالیت الکتریکی عضله را اندازه‌گیری، فیلتر، یک‌سو و تقویت می‌کند و یک سیگنال خروجی آنالوگ تولید می‌کند که به راحتی توسط یک میکروکنترلر خوانده می‌شود و امکان ایجاد رابط‌های کنترل‌شده توسط عضله را برای پروژه‌های شما فراهم می‌کند.

مشخصات و ویژگی‌ها:
  • تقویت قابل تنظیم بهبودیافته (مقاوم‌تر)
  • درگاه روی برد برای کابل‌های جدید: اتصال مستقیم به برد بدون نیاز به تنظیمات اضافی
  • منبع تغذیه: معمولاً ±9V دوگانه، حداقل ولتاژ ±3.5V
  • پشتیبانی از Arduino: قابل نصب روی برد برد
  • ابعاد کوچک
  • طراحی ویژه برای میکروکنترلرها
  • کانکتور 5 میلی‌متری
  • جک صوتی: 3.5 میلی‌متر
  • قطر الکترود: 52 میلی‌متر
  • طول کابل: 2 فوت (حدود 60 سانتی‌متر)
  • ابعاد ماژول: 33.5 × 26 × 12 میلی‌متر
  • وزن: 30 گرم
دستورالعمل اتصال:
  • برای استفاده از این سنسور، کاربر باید سه الکترود را به بدن فرد متصل کند.
  • الکترود مرجع باید روی بخش غیرفعال بدن، مانند قسمت استخوانی آرنج، ساق پا یا ساعد قرار گیرد. این الکترود باید به کابل سیاه یا قهوه‌ای متصل شود.
  • دو الکترود دیگر باید در طول عضله‌ای که قرار است اندازه‌گیری شود، قرار گیرند. الکترود دوم باید در وسط طول عضله قرار گیرد و به کابل قرمز متصل شود.
  • الکترود آخر باید در انتهای عضله قرار گیرد و به کابل آبی متصل شود.
  • در نهایت، پین SIG را به یک پین ورودی آنالوگ میکروکنترلر و پین GND را به پین زمین میکروکنترلر متصل کنید.

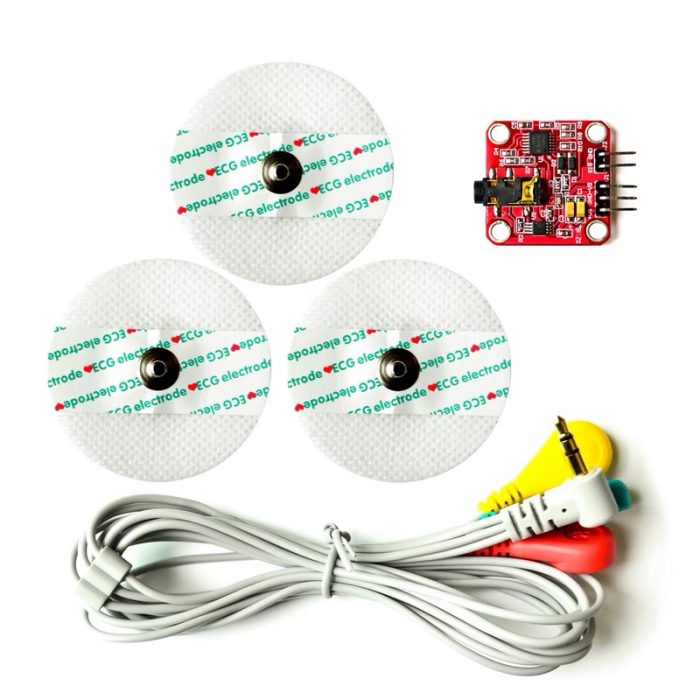

محتویات بسته:
  • 1 عدد سنسور EMG
  • 1 عدد کابل حرفه‌ای EMG
  • 3 عدد الکترود سطحی یک‌بارمصرف
هشدار:
  • به دلیل خطرات ذاتی مرتبط با کار با قطعات الکتریکی، استفاده نادرست از این سنسور می‌تواند به فرد آسیب برساند. اگر کاربر زیر سن قانونی است، بدون نظارت بزرگسالان از این سنسور استفاده نکند.
  • این سنسور برای استفاده در تشخیص بیماری یا سایر شرایط، یا در درمان، پیشگیری یا بهبود بیماری در انسان یا حیوانات دیگر طراحی نشده است.

این سنسور با توجه به دقت و قابلیت‌های آن، ابزاری ایده‌آل برای پروژه‌های کنترل‌شده توسط عضله و تحقیقات مرتبط با فعالیت عضلانی است.
