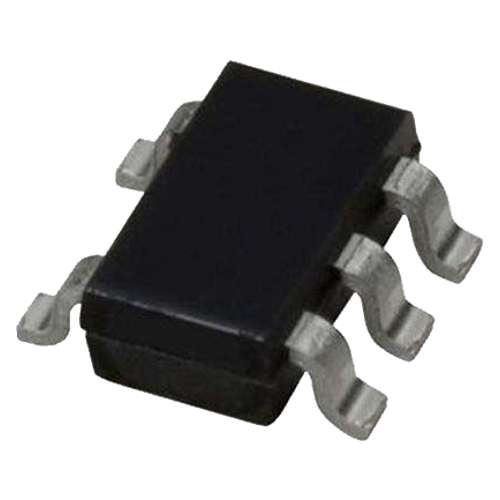

سنسور دما TMP05

سنسور دما TMP05

سنسور دما TMP05 دارای ولتاژ تغذیه 3 تا 5 ولت که در ولتاژ 3.3 ولت 370 میکرو آمپر جریان کشی دارد . برای اندازه گیری دما بین منفی 40 تا مثبت 150 درجه سانتیگراد ساخته شده است . برای اندازه گیری دمای بالاتر از 125 درجه سانتیگراد توصیه نمی شود .زیرا باعث کاهش عمر مفید سنسور می گردد .

دانلود دیتاشیت

FEATURES

,
• Modulated serial digital output, proportional to

,

• temperature

,

• ±0.5°C accuracy at 25°C

,

• ±1.0°C accuracy from 25°C to 70°C

,

• Two grades available

,

• Operation from −40°C to +150°C Operation from 3 V to 5.5 V

,

• Power consumption 70 μW maximum at 3.3 V

,

• CMOS/TTL-compatible output on TMP05

,

• Flexible open-drain output on TMP06

,

• Small, low cost 5-lead SC-70 and SOT-23 packages

APPLICATIONS

,
• Isolated sensors

,

• Environmental control systems

,

• Computer thermal monitoring

,

• Thermal protection Industrial process control

,

• Power-system monitors

INTRODUCTION

,
• The TMP05/TMP06 evaluation board allows the TMP05/TMP06 PWM temperature sensor to be quickly and easily evaluated using a personal computer. Using the evaluation board and its accompanying software, the TMP05/TMP06 evaluation board can be interfaced to any personal computer running Windows® 98 or later, via one of the computer’s USB ports. The evaluation board allows all the input and output functions of the TMP05/TMP06 to be exercised without the need for external components.
