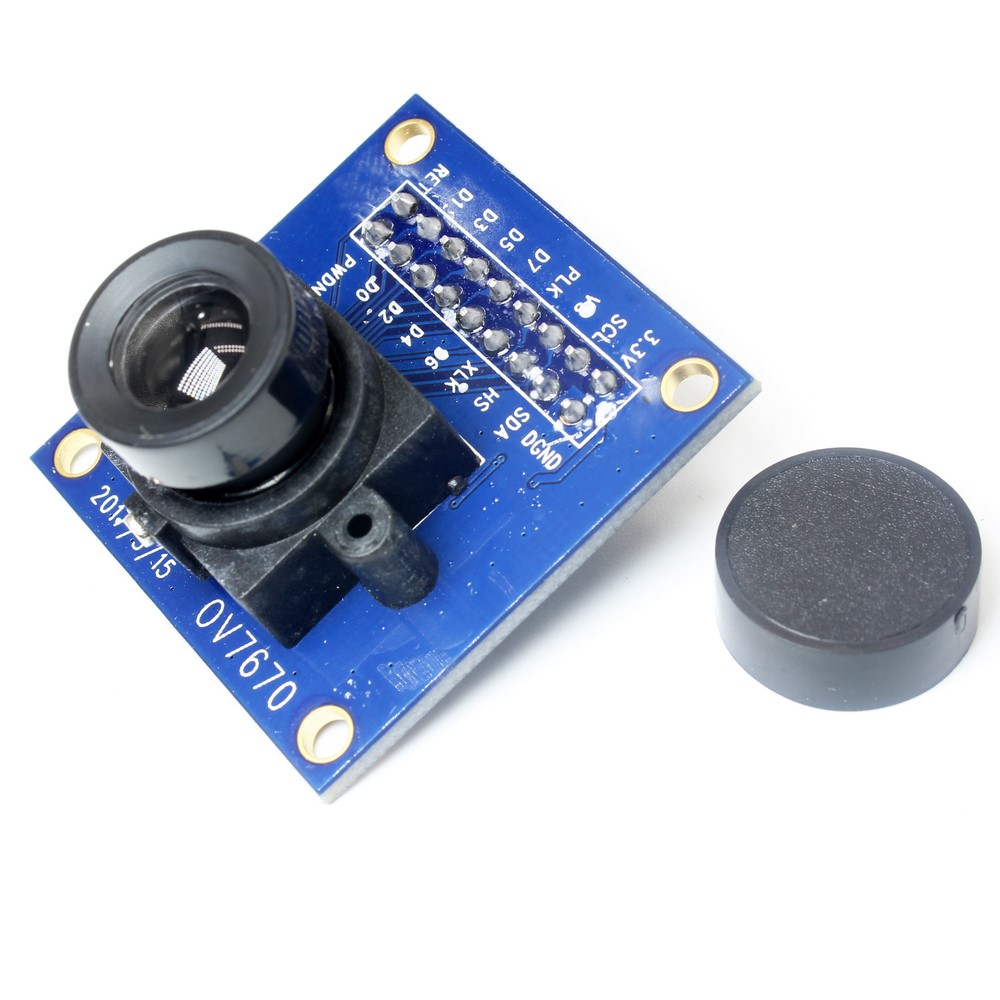

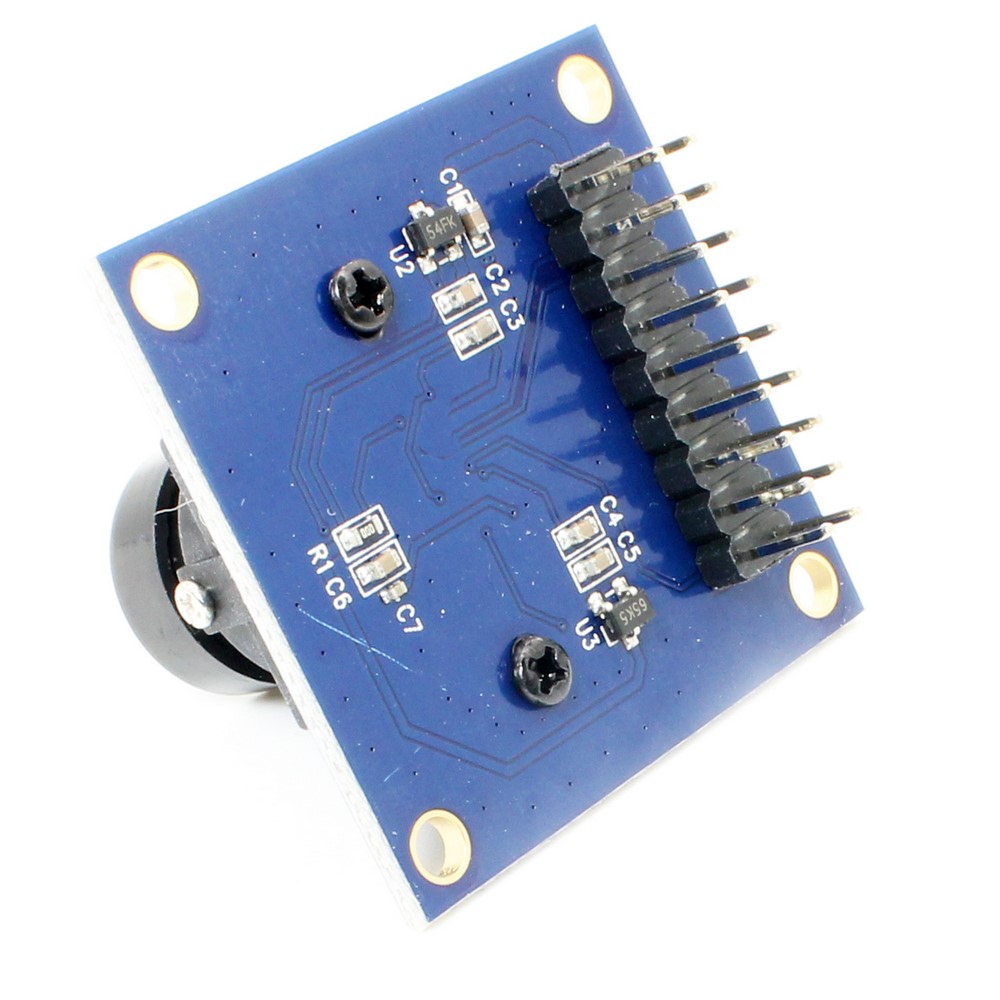

ماژول دوربین OV7670
ماژول دوربین OV7670
- نوع: سنسور تصویر CMOS
- رزولوشن: 640×480 (VGA)
- ولتاژ کاری: 3.3V DC
- خروجی: Digital (DVP) / Analog (CVBS)
- نرخ فریم: 30 FPS (در VGA)
* پرداخت آنلاين غير فعال است - سفارش خود را ثيت و نهايي بفرماييد.
* پس از تاييد موجودي و قیمت ، فاكنور و شماره كارت بانكي از طريق اپليكيشن مورد نظر شما و پيامك ارسال مي گردد.
257,000 تومان
ماژول دوربین OV7670
ماژول دوربین ov7670 از خانواده ماژول آی سی ویدیویی میباشد. ویژگیهای فنی این محصول براساس دیتاشیت ارایه شده از سوی تولید کننده آن به شرح زیر می باشد:
- برند Non-Brand
- پکیج Module
- کارکرد Camera Module
- نوع Camera Sensor Module
- حداقل ولتاژ کاری 3.3 ولت
یک ماژول دوربین CMOS با رزولوشن VGA (0.3 مگاپیکسل) است که خروجی ویدئویی را به صورت دیجیتال یا آنالوگ ارائه میدهد. این ماژول برای پروژههای بینایی ماشین و پردازش تصویر استفاده میشود.
مشخصات کلی:
- نوع: سنسور تصویر CMOS
- رزولوشن: 640×480 (VGA)
- ولتاژ کاری: 3.3V DC
- خروجی: Digital (DVP) / Analog (CVBS)
- نرخ فریم: 30 FPS (در VGA)
پینهای اصلی:
- 3.3V: تغذیه
- GND: زمین
- SCCB: رابط کنترلی (شبیه I2C)
- D0-D7: دادههای دیجیتال
- VSYNC/HREF/PCLK: سیگنالهای کنترلی
- حساسیت نوری: 1.2V/(lux·s)
- دامنه دینامیکی: 52dB
- دمای کاری: -30°C تا +70°C
- فاصله کانونی: 2.8mm (ثابت)
کاربردهای اصلی:
- سیستمهای تشخیص صورت و اشیاء
- پروژههای بینایی ماشین آردوینو
- دوربینهای نظارتی کوچک
- اسکنرهای بارکد و QR کد
- رباتهای خودران
مزایا:
- قیمت بسیار پایین
- اندازه فشرده و سبک
- مصرف انرژی کم
- پشتیبانی از خروجی دیجیتال و آنالوگ
- قابل استفاده با پردازندههای کم قدرت
- محدودیتها و هشدارهای ایمنی:
- حساس به نور شدید (احتمال آسیب به سنسور)
- نیاز به تنظیمات دقیق از طریق SCCB
- رزولوشن پایین برای کاربردهای حرفهای
- حساس به نویز الکتریکی
نکات مهم راهنمایی و استفاده:
نویزگیری:
- از shield محافظ برای کاهش نویز EMI استفاده شود
- سیمهای سیگنال را کوتاه نگه دارید
تنظیمات:
- از طریق رابط SCCB میتوان رزولوشن، نوردهی و … را تنظیم کرد
- کتابخانههای آماده برای آردوینو موجود است
نورپردازی:
- برای بهترین performance، نور محیط باید کافی باشد
- میتوان از LEDهای مادون قرمز برای نورپردازی استفاده کرد
مدلهای مشابه و جایگزین:
- OV2640: 2MP با خروجی JPEG
- OV5640: 5MP با اتوفوکوس
- ArduCam: ماژولهای دوربین مخصوص آردوینو
- Raspberry Pi Camera: برای رزبری پای
جمعبندی:
ماژول OV7670 یک دوربین اقتصادی و همهفن حریف برای پروژههای مبتدی و متوسط است. این ماژول با وجود رزولوشن پایین، امکان آزمایش اصول بینایی ماشین را با هزینه کم فراهم میکند. برای کاربردهای حرفهای توصیه میشود از مدلهای پیشرفتهتر استفاده شود
