المان سرد کننده TEC1-12715
TEC1-12715 40x40mm Thermoelectric Cooler 15A Peltier Module
توجه: این مدل کپی بوده و آمپر مصرفی 2.5 امپر و توان واقعی آن به اندازه 12704 میباشد
- Operating Voltage: 12V
- Maximum Voltage- Umax (V) : 15V
- Maximum Current- Imax (A) : 15A
- Maximum Power : 230 W
- Power Cord: 25cm
* پرداخت آنلاين غير فعال است - سفارش خود را ثيت و نهايي بفرماييد.
* پس از تاييد موجودي و قیمت ، فاكنور و شماره كارت بانكي از طريق اپليكيشن مورد نظر شما و پيامك ارسال مي گردد.
747,000 تومان
ناموجود
المان سرد کننده TEC1-12715
المان سرد کننده TEC1-12715 یک ماژول ترموالکتریک (TEC) است که توسط شرکت Hebei I.T. (Shanghai) Co., Ltd تولید شده است. این ماژول برای کاربردهای خنکسازی یا گرمسازی با استفاده از اثر پلتیر (Peltier Effect) طراحی شده است.
توجه: این مدل کپی بوده و آمپر مصرفی 2.5 امپر و توان واقعی آن به اندازه 12704 میباشد
مشخصات فنی کلی:
- حداکثر دمای کاری: کمتر از 90 درجه سانتیگراد
- حداکثر توان خنککنندگی (Qmax): 136 وات (در شرایط آزمایش خلأ و دمای 30 درجه سانتیگراد)
- حداکثر اختلاف دما (ΔTmax): 70 درجه سانتیگراد (در شرایط آزمایش خلأ و دمای 30 درجه سانتیگراد)
- حداکثر ولتاژ ورودی (Vmax): 15.4 ولت (در شرایط آزمایش خلأ و دمای 30 درجه سانتیگراد)
- حداکثر جریان ورودی (Imax): 15.0 آمپر (در شرایط آزمایش خلأ و دمای 30 درجه سانتیگراد)
- مقاومت الکتریکی (R): 0.75 ± 0.05 اهم (در دمای محیط 25 درجه سانتیگراد)
- تغییرات مقاومت با دما: به ازای هر 1 درجه سانتیگراد تغییر در دمای محیط، مقاومت ماژول 0.015 اهم تغییر میکند.
مشخصات فیزیکی:
- ابعاد: 50.0 ± 0.25 میلیمتر (طول) × 200 ± 5 میلیمتر (عرض)
- قطر سیمها: 20AWG
- فاصله بین خطوط: کمتر از 0.05 میلیمتر
ویژگیهای مهم:
- کاربردهای خنکسازی و گرمسازی: این ماژول میتواند برای خنکسازی یا گرمسازی در کاربردهای مختلف استفاده شود.
- ولتاژ و جریان ورودی: ولتاژ و جریان ورودی قابل تنظیم برای کنترل عملکرد ماژول.
- مقاومت پایین: مقاومت الکتریکی پایین باعث کاهش تلفات انرژی و افزایش راندمان میشود.
نمودارهای عملکرد:

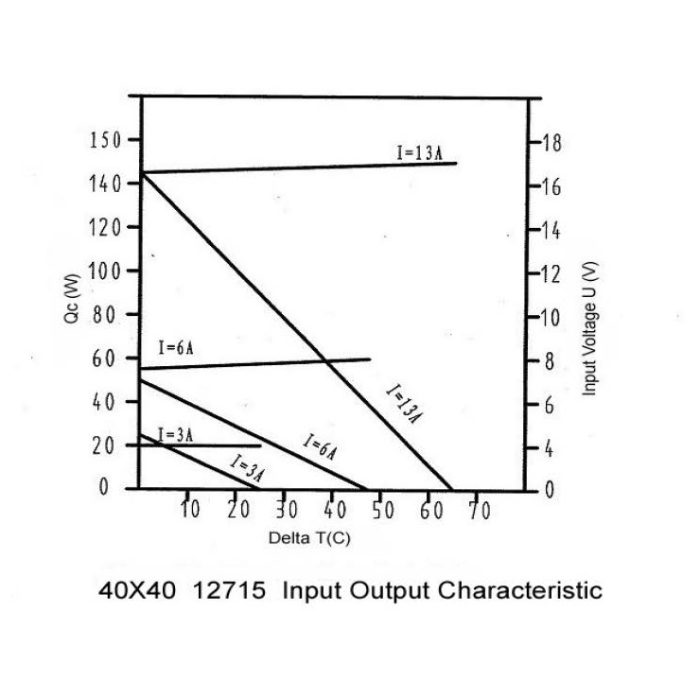

- نمودار مشخصه ورودی-خروجی: این نمودار رابطه بین ولتاژ ورودی، جریان و اختلاف دما (ΔT) را نشان میدهد. با افزایش جریان، اختلاف دما افزایش مییابد، اما ولتاژ ورودی نیز باید متناسب با آن تنظیم شود.
کاربردها:
- خنکسازی تجهیزات الکترونیکی
- گرمسازی در سیستمهای کنترل دما
- استفاده در سیستمهای ترموالکتریک برای کنترل دقیق دما
نکات مهم:
- دمای کاری: ماژول نباید در دمای بالاتر از 90 درجه سانتیگراد کار کند.
- شرایط آزمایش: بسیاری از پارامترها در شرایط آزمایش خلأ و دمای 30 درجه سانتیگراد اندازهگیری شدهاند.
- این ماژول به دلیل توان خنککنندگی بالا، مقاومت الکتریکی پایین و قابلیت کنترل دقیق دما، برای کاربردهای مختلف در صنایع الکترونیک و کنترل دما بسیار مناسب است.
